Oscyloskop ROHDE & SCHWARZ MXO34-350

Oscyloskop 350MHz, 4 kanały, próbkowanie do 5Gsps

Cyfrowy oscyloskop o paśmie przenoszenia 350MHz oferuje cztery kanały pomiarowe z rozdzielczością pionową 12-bit. Urządzenie osiąga częstotliwość próbkowania na poziomie 2,5Gsps, która może zostać zwiększona do 5Gsps w trybie interleaved. Długość rekordu pamięci wynosi 125Mpts, a czas narastania sygnału określeno na poniżej 1ns. Czułość wejściowa w torze 50Ω mieści się w zakresie 1mV/dz...1V/dz, natomiast przy 1MΩ wynosi 1mV/dz...10V/dz przy impedancji 1MΩ/12pF.

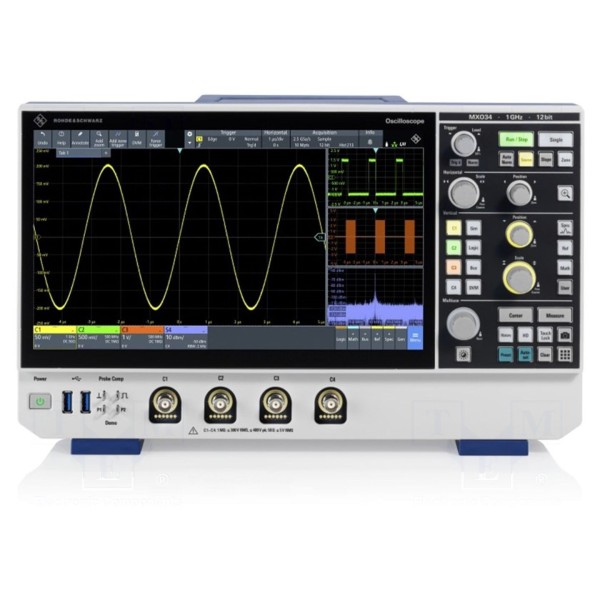

Urządzenie posiada wbudowany kolorowy wyświetlacz LCD TFT o przekątnej 11,6" i rozdzielczości 1920x1080 z panelem dotykowym. System wyzwalania obsługuje szeroki zestaw trybów, w tym wyzwalanie zboczem, szerokością impulsu, zakresem, runt, timeout, interwałem, logic, kombinacją stanów logicznych, glitch, slew rate, setup&hold oraz zone. Wyzwalanie oraz wejście główne pracują w trybach sprzężenia AC oraz DC, przy maksymalnym napięciu wejściowym 300V.

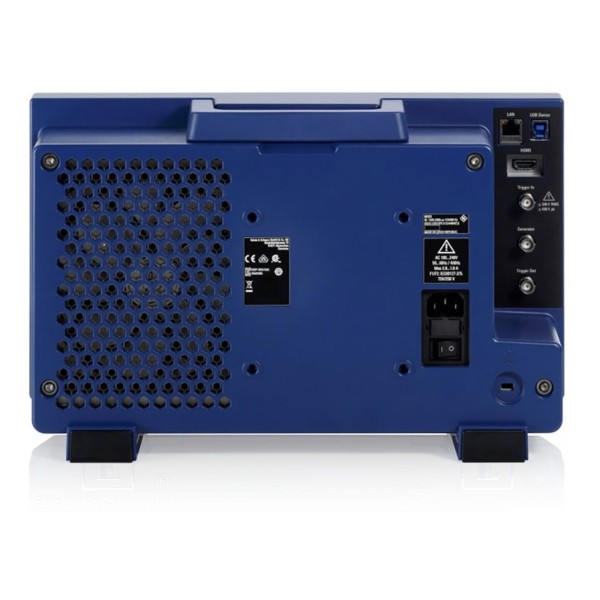

Interfejs komunikacyjny obejmuje porty HDMI, LAN, USB A (x2) oraz USB B. Oscyloskop przystosowany jest do pracy z napięciem zasilania w zakresie 100...240V AC. Wymiary fizyczne urządzenia wynoszą 375x233x163mm. W zestawie: oscyloskop.
