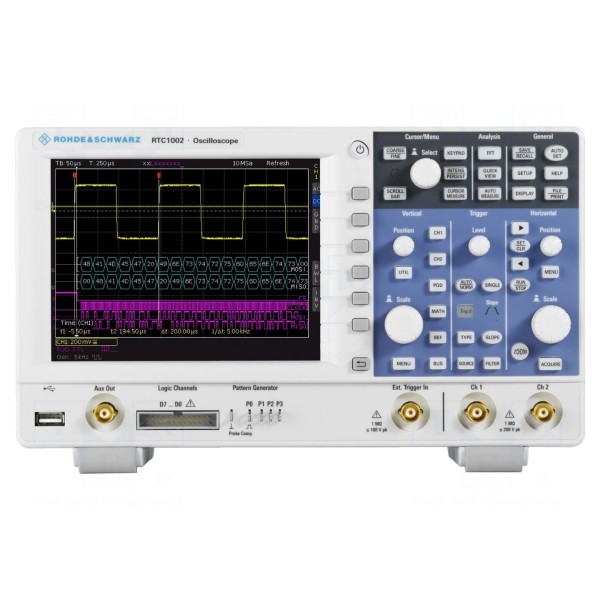

Oscyloskop cyfrowy ROHDE & SCHWARZ RTC1K-202

Oscyloskop cyfrowy 200MHz, 2 kanały, próbkowanie 1Gsps

Oscyloskop cyfrowy ROHDE & SCHWARZ RTC1K-202 oferuje pasmo 200MHz oraz dwa kanały wejściowe z maksymalnym próbkowaniem 1Gsps. Urządzenie charakteryzuje się rozdzielczością pionową 8 bitów oraz czasem narastania mniejszym lub równym 1,75ns. Impedancja wejściowa wynosi 1MΩ/14pF, a czułość wejściowa mieści się w zakresie od 1mV/dz do 10V/dz. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy maksymalnym napięciu wejściowym 150V.

Model ten wyposażono w kolorowy wyświetlacz LCD o przekątnej 6,5 cala i rozdzielczości 640x480 pikseli. Przyrząd udostępnia funkcje matematyczne, takie jak dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także test maski i wykrywanie pola elektrycznego (EF). Wbudowane funkcje dodatkowe obejmują generator funkcyjny, woltomierz oraz funkcję testu komponentów. Zastosowana podstawa czasu mieści się w zakresie 1n...100s/dz.

Wyzwalanie sygnału realizowane jest na zbocze narastające lub opadające, szerokość impulsu, sygnał video oraz protokół szeregowy. Sprzężenie wyzwalania obejmuje tryby AC, DC, dolnoprzepustowe oraz górnoprzepustowe. Interfejsy komunikacyjne urządzenia to Ethernet oraz USB. Wymiary obudowy wynoszą 285x175x140mm, a urządzenie zasilane jest napięciem w zakresie 100...240V AC.

W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał). Produkt objęty jest 36-miesięczną gwarancją producenta.
