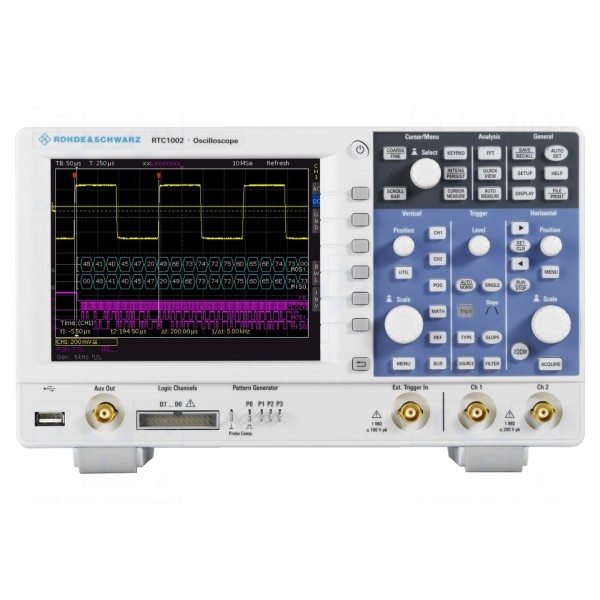

Oscyloskop ROHDE & SCHWARZ RTC1K-102M

Oscyloskop sygnałów mieszanych 100MHz, 2 kanały, próbkowanie 1Gsps

Oscyloskop sygnałów mieszanych ROHDE & SCHWARZ RTC1K-102M obsługuje dwa kanały pomiarowe przy paśmie 100MHz. Urządzenie oferuje próbkowanie na poziomie 1Gsps oraz długość rekordu pamięci wynoszącą 1Mpts. Rozdzielczość pionowa przetwornika wynosi 8 bitów, a czas narastania sygnału nie przekracza 3,5ns. Wejścia charakteryzują się impedancją 1MΩ/14pF oraz obsługą sprzężenia AC, DC i GND w zakresie czułości od 1mV/dz do 10V/dz.

Przyrząd posiada kolorowy wyświetlacz LCD o przekątnej 6,5 cala i rozdzielczości 640x480 pikseli. Użytkownik ma dostęp do wielu trybów wyzwalania, w tym na zbocze narastające i opadające, szerokość impulsu, sygnał video oraz protokół szeregowy, ze wsparciem sprzężenia AC, DC, dolno- i górnoprzepustowego. Podstawa czasu regulowana jest w zakresie od 1n do 100s/dz, a maksymalne napięcie wejściowe wynosi 150V.

Funkcjonalność urządzenia rozszerzono o generator funkcyjny, woltomierz, test komponentów, funkcję wykrywania pola elektrycznego (EF), test maski oraz matematyczne operacje na sygnałach, obejmujące dodawanie, odejmowanie, mnożenie, dzielenie i analizę FFT. Komunikację z systemami zewnętrznymi zapewniają interfejsy Ethernet oraz USB. Wymiary obudowy to 285x175x140mm, a zasilanie odbywa się w szerokim zakresie napięć 100...240V AC. W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał).
