Oscyloskop: sygnałów mieszanych ROHDE & SCHWARZ RTC1K-202M

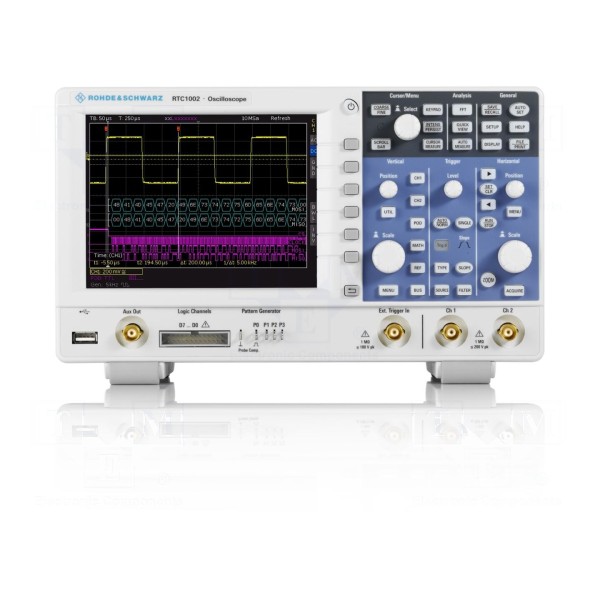

Oscyloskop ROHDE & SCHWARZ RTC1K-202M

Oscyloskop sygnałów mieszanych 200MHz, 2 kanały, próbkowanie 1Gsps

Oscyloskop sygnałów mieszanych ROHDE & SCHWARZ RTC1K-202M oferuje pasmo 200MHz oraz dwa kanały pomiarowe. Urządzenie charakteryzuje się częstotliwością próbkowania 1Gsps oraz długością rekordu pamięci wynoszącą 1Mpts. Rozdzielczość pionowa wynosi 8 bitów, a czułość wejściowa mieści się w zakresie od 1mV/dz do 10V/dz przy czasie narastania poniżej 1,75ns. Impedancja wejściowa oscyloskopu to 1MΩ/14pF, a dopuszczalne maksymalne napięcie wejściowe wynosi 150V.

Urządzenie wyposażono w kolorowy wyświetlacz LCD o przekątnej 6,5 cala i rozdzielczości 640x480 pikseli. Podstawa czasu regulowana jest w zakresie od 1ns do 100s/dz, przy wsparciu dla sprzężenia wejścia AC, DC oraz GND. Wyzwalanie obsługuje szeroki wachlarz warunków, w tym sygnał video, protokół szeregowy oraz zbocza, z dodatkowymi możliwościami filtrowania AC, DC, dolno- i górnoprzepustowego. Komfort obsługi zapewniają funkcje matematyczne, test maski, funkcja wykrywania pola elektrycznego (EF) oraz wbudowany generator funkcyjny, woltomierz i funkcja testu komponentów.

Zasilanie urządzenia realizowane jest napięciem 100...240V AC lub 100...120V AC przy 400Hz. Komunikację zapewniają interfejsy Ethernet oraz USB. Wymiary obudowy wynoszą 285x175x140mm. W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał).
