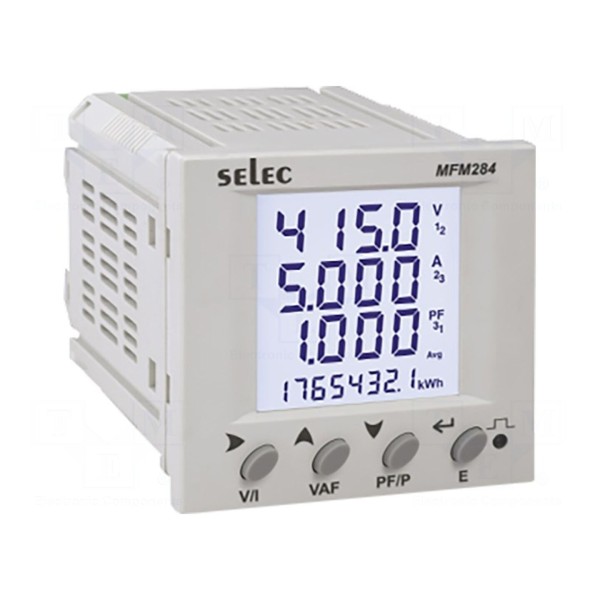

Miernik parametrów sieci SELEC MFM284-C-CE

Miernik parametrów sieci SELEC MFM284-C-CE

Pomiar parametrów sieci 3-fazowej z interfejsem RS485

Cyfrowy miernik parametrów sieci SELEC MFM284-C-CE jest przeznaczony do montażu panelowego w sieciach 3-fazowych, 3-przewodowych oraz 4-przewodowych. Urządzenie realizuje pomiar napięcia AC, prądu AC, mocy czynnej, biernej i pozornej, energii oraz wartości THD. Pomiar prądu odbywa się w sposób pośredni z wykorzystaniem przekładnika prądowego 5A, przy maksymalnym prądzie 6A oraz obsłudze zakresów od 1kA do 10kA.

Miernik wyposażony jest w wyświetlacz LCD o 4-cyfrowym formacie, wspierający pomiar rzeczywistej wartości skutecznej True RMS. Zakres pomiarowy napięcia AC wynosi od 100V do 500kV przy częstotliwości pracy w przedziale 45–65Hz. Maksymalne napięcie wejściowe urządzenia wynosi 300V. Urządzenie posiada wbudowany interfejs RS485 obsługujący protokół komunikacyjny Modbus RTU oraz dodatkowe wyjście impulsowe.

Konstrukcja przystosowana jest do montażu w panelu o wymiarach 72x72mm, przy wymaganej wielkości otworu montażowego 67x67mm. Zasilanie miernika realizowane jest napięciem z zakresu 85–265V AC. Urządzenie może pracować w temperaturze otoczenia od -10°C do 55°C.
