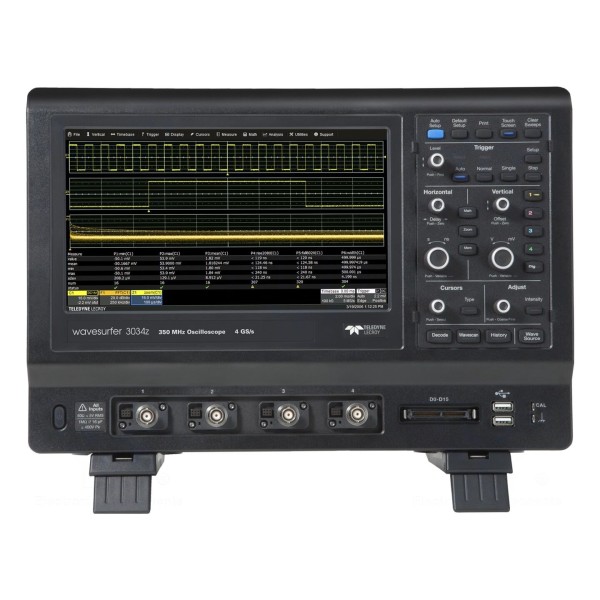

Oscyloskop: cyfrowy TELEDYNE LECROY WAVESURFER 3034Z PROMO2

Oscyloskop cyfrowy TELEDYNE LECROY SURFER3034Z

Oscyloskop 300MHz, 4 kanały, próbkowanie 2Gsps

Cyfrowy oscyloskop o paśmie 300 MHz wyposażony w cztery kanały pomiarowe. Urządzenie oferuje próbkowanie na poziomie 2 Gsps oraz długość rekordu pamięci 10 Mpts. Rozdzielczość pionowa wynosi 8 bitów, przy czasie narastania sygnału 1 ns. Czułość wejściowa w konfiguracji 50 Ω wynosi od 1 mV/dz do 1 V/dz, a impedancja wejściowa to 1 MΩ/16 pF, przy maksymalnym napięciu wejściowym 400 V.

Przyrząd posiada kolorowy wyświetlacz LCD TFT o przekątnej 10,1 cala i rozdzielczości 1024x600 z panelem dotykowym. Podstawa czasu jest regulowana w zakresie od 2 ns/dz do 100 s/dz. Obsługiwane są różnorodne tryby wyzwalania, w tym zbocze narastające i opadające, szerokość impulsu, sygnał video, interwał, impuls runt, slew rate oraz spadki napięcia. Funkcjonalność urządzenia obejmuje funkcję WaveScan, test maski, zaawansowane operacje matematyczne oraz zoom określonej części sygnału.

Wymiary obudowy to 270x380x125 mm. Interfejsy komunikacyjne obejmują złącza USB 2.0, Ethernet oraz slot microSD. Zasilanie urządzenia odbywa się w zakresie 100–240 V AC, przy czym dla częstotliwości 400 Hz wymagane jest zasilanie 100–120 V AC. W zestawie znajdują się pakiety oprogramowania i opcje wyzwalania: WS3K-AUDIOBUS, WS3K-AUTO (CAN i LIN), WS3K-CAN FD, WS3K-EMB (I2C, SPI, UART-RS232), WS3K-FG, WS3K-FLEXRAYBUS oraz pakiet WS3K-PWR.
