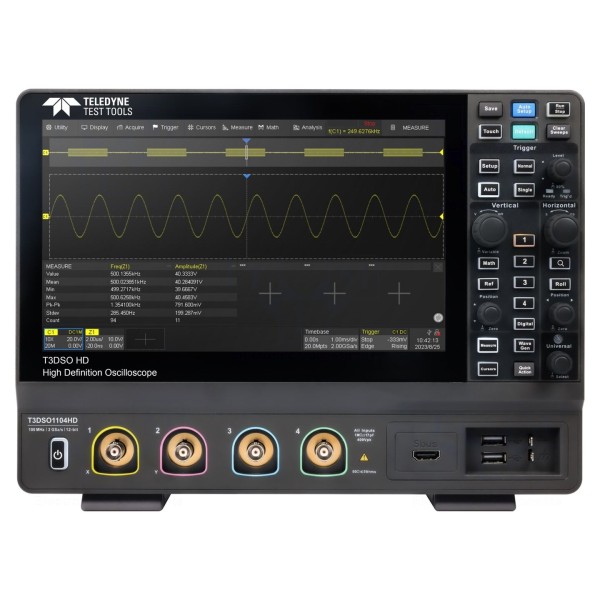

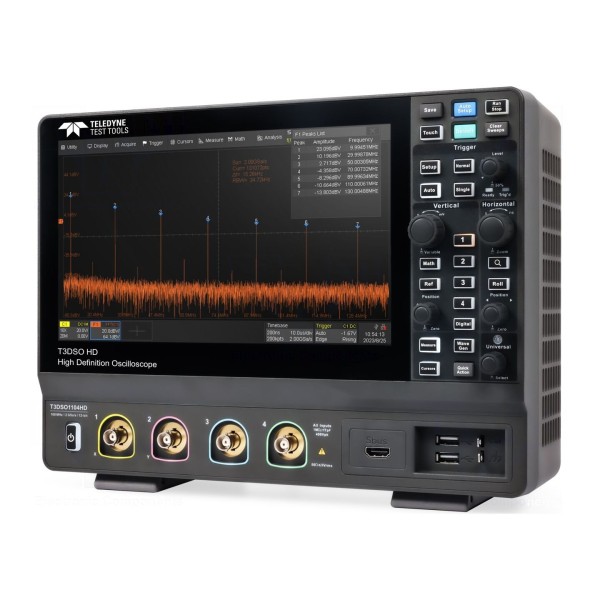

Oscyloskop cyfrowy Teledyne LeCroy T3DSO1104HD

Oscyloskop 4-kanałowy, pasmo 100MHz, próbkowanie 2Gsps, rozdzielczość 12-bitowa.

Cyfrowy oscyloskop o paśmie 100MHz oferuje 4 kanały pomiarowe z próbkowaniem 2Gsps oraz rozdzielczością pionową 12-bit. Długość rekordu pamięci wynosi 100Mpts/ch, a maksymalne napięcie wejściowe osiąga 400V przy impedancji wejściowej 1MΩ/17pF. Czas narastania urządzenia wynosi 3,5ns, a podstawa czasu jest regulowana w zakresie od 1n do 1ks/dz.

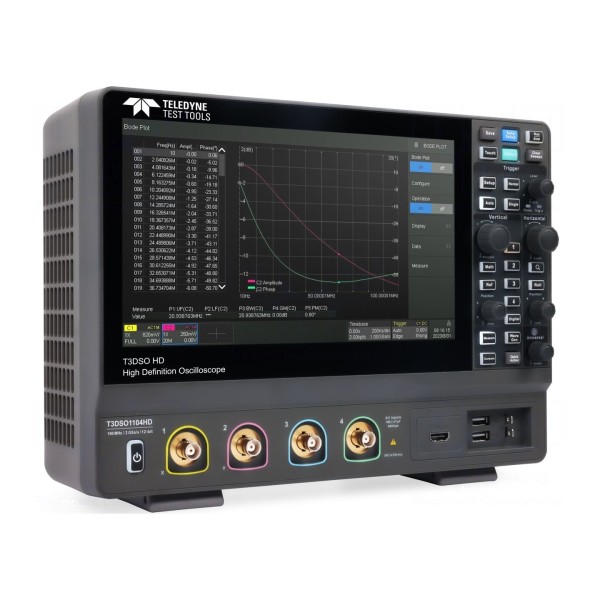

Przyrząd wyposażono w czytelny wyświetlacz LCD TFT o przekątnej 10,1" i rozdzielczości 1024x600 z panelem dotykowym. Urządzenie obsługuje liczne tryby wyzwalania, w tym zbocze, sygnał video, interwał, runt, sygnały szeregowe oraz wyzwalanie z opóźnieniem. Dostępne funkcje obejmują analizę protokołów I2C, SPI, RS232/UART, USB, CAN, LIN i FlexRay, a także analizę Bode Plot, funkcje matematyczne oraz zoom określonej części sygnału.

Oscyloskop komunikuje się poprzez interfejsy LAN oraz USB, a jego zasilanie mieści się w zakresie 100...240V AC. Fizyczne wymiary obudowy wynoszą 317,2x236x149mm. W zestawie: certyfikat kalibracji producenta, przewód USB, sonda oscyloskopowa w liczbie 1 na kanał oraz zasilacz.
