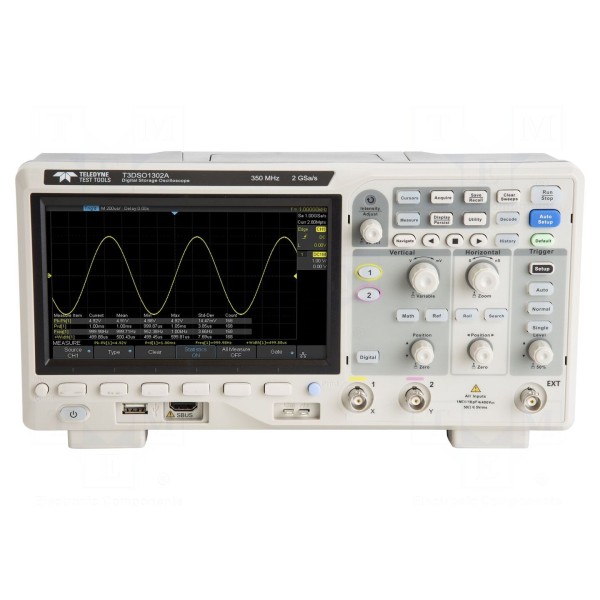

Oscyloskop cyfrowy TELEDYNE LECROY T3DSO1302A

Oscyloskop 350MHz, 2 kanały, próbkowanie 2Gsps, kolorowy wyświetlacz 7"

Cyfrowy oscyloskop TELEDYNE LECROY T3DSO1302A wyposażony jest w dwa kanały pomiarowe o paśmie 350MHz. Urządzenie oferuje próbkowanie na poziomie 2Gsps oraz długość rekordu pamięci wynoszącą 28Mpts. Czas narastania sygnału wynosi 3,5ns, a rozdzielczość pionowa przetwornika to 8bit. Parametry wejściowe charakteryzują się impedancją 1MΩ/15pF oraz czułością w zakresie od 500µV/dz do 10V/dz, przy maksymalnym dopuszczalnym napięciu wejściowym 400V.

Przyrząd posiada kolorowy wyświetlacz LCD TFT o przekątnej 7" i rozdzielczości 800x480 pikseli. Oferuje funkcje automatycznych pomiarów, matematyczne operacje na przebiegach obejmujące dodawanie, odejmowanie, mnożenie, dzielenie i FFT, a także możliwość użycia funkcji zoom dla wybranego fragmentu sygnału. Dostępne tryby wyzwalania obejmują automatyczny, normalny oraz pojedynczy, z szerokim wsparciem dla wyzwalania zboczem, impulsem, zakresem, spadkiem napięcia, kombinacją stanów logicznych oraz sygnałem video.

Podstawa czasu urządzenia mieści się w przedziale od 1ns/dz do 100s/dz. Komunikację z urządzeniem umożliwiają wbudowane interfejsy LAN oraz USB. Zasilanie oscyloskopu odbywa się napięciem z zakresu 100...240V AC, przy wsparciu dla zasilania 100...120V AC przy częstotliwości 400Hz. Fizyczne wymiary obudowy wynoszą 312x132,6x151mm.
