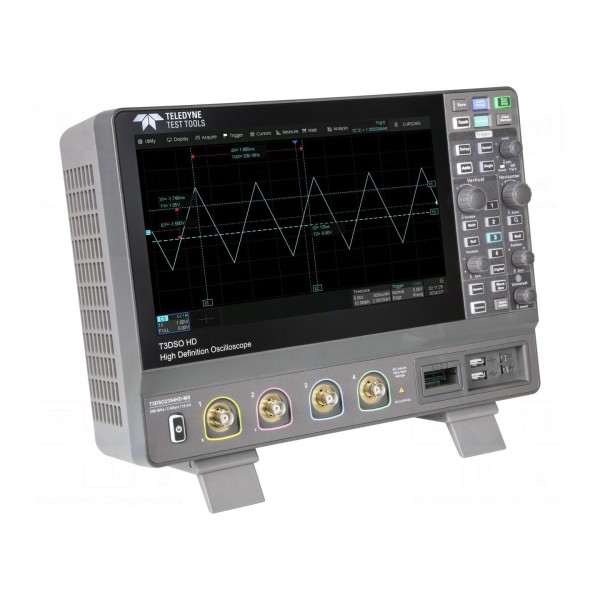

Oscyloskop cyfrowy TELEDYNE LECROY T3DSO2104HD

Oscyloskop 4-kanałowy 100MHz, próbkowanie 2Gsps, rozdzielczość 12-bit

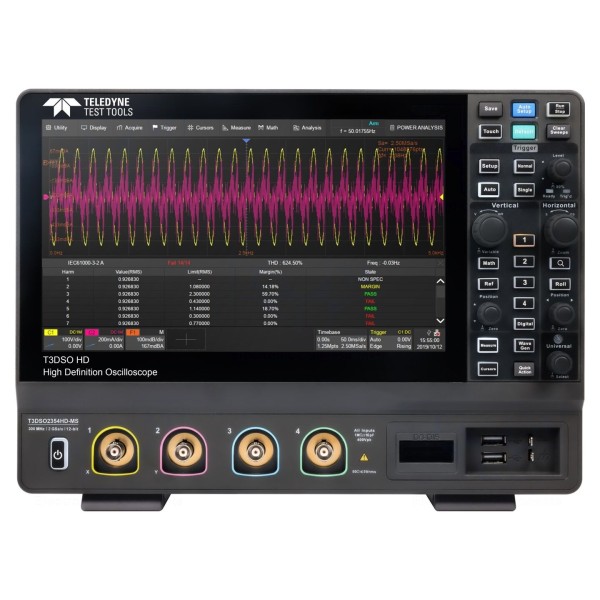

TELEDYNE LECROY T3DSO2104HD to cyfrowy oscyloskop 4-kanałowy o paśmie 100MHz i czasie narastania 3,5ns. Urządzenie charakteryzuje się próbkowaniem na poziomie 2Gsps oraz długością rekordu pamięci 200Mpts na kanał. Wysoką precyzję obrazowania przebiegów zapewnia 12-bitowa rozdzielczość pionowa oraz kolorowy wyświetlacz LCD TFT o przekątnej 10,1" i rozdzielczości 1024x600, wyposażony w funkcję panelu dotykowego.

Przyrząd oferuje szerokie możliwości wyzwalania, w tym między innymi wyzwalanie zboczem, interwałem, sygnałem video, spadkiem napięcia oraz protokołami szeregowymi. Rozbudowane funkcje pomiarowe obejmują analizę mocy, analizę protokołów (I2C, SPI, RS232/UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, Sent, Manchester), test maski, funkcję Bode Plot oraz zaawansowane operacje matematyczne. Instrument obsługuje zdalne sterowanie poprzez interfejsy LAN i USB w standardzie SCPI.

Konstrukcja o wymiarach 317,2x236x149mm przystosowana jest do zasilania napięciem 100...240V AC. Impedancja wejściowa wynosi 1MΩ/16pF przy maksymalnym napięciu wejściowym 400V, a podstawa czasu jest regulowana w zakresie 1n...1ks/dz. W zestawie: certyfikat kalibracji producenta, kabel zasilający, mysz bezprzewodowa, przewód USB, sonda pomiarowa x4.
