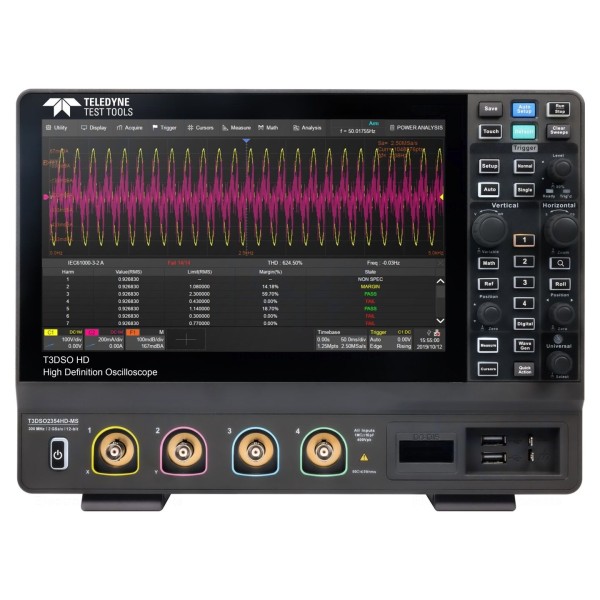

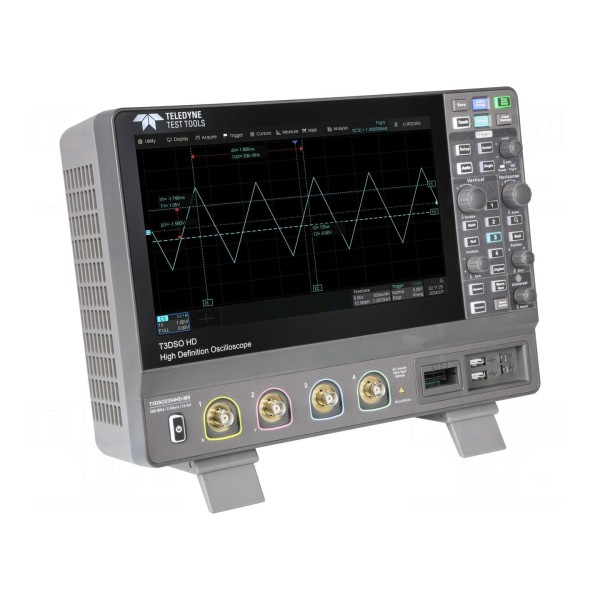

Oscyloskop cyfrowy TELEDYNE LECROY T3DSO2204HD

Oscyloskop 200MHz, 4 kanały, próbkowanie 2Gsps, rozdzielczość 12-bit

Oscyloskop cyfrowy TELEDYNE LECROY T3DSO2204HD oferuje pasmo przenoszenia 200MHz przy czterech kanałach wejściowych. Urządzenie charakteryzuje się szybkością próbkowania na poziomie 2Gsps oraz długością rekordu pamięci 200Mpts/ch, co pozwala na rejestrację szczegółowych przebiegów. Rozdzielczość pionowa przetwornika wynosi 12-bit, a czas narastania sygnału to 1,7ns. Impedancja wejściowa przyrządu określona jest na 1MΩ/16pF, przy maksymalnym dopuszczalnym napięciu wejściowym 400V.

Obsługę oscyloskopu zapewnia kolorowy wyświetlacz LCD TFT o przekątnej 10,1" i rozdzielczości 1024x600 pikseli, wyposażony w panel dotykowy. Podstawa czasu mieści się w zakresie od 1ns do 1ks/dz, a rozbudowany system wyzwalania obejmuje m.in. zbocza, interwał, sygnał video, wzór oraz wyzwalanie szeregowe. Komunikacja z urządzeniem jest możliwa poprzez interfejsy LAN i USB z obsługą protokołu SCPI.

Przyrząd dysponuje funkcjami analizy mocy, testu maski, Bode Plot, matematyki oraz dekodowania licznych protokołów, takich jak I2C, SPI, CAN czy FlexRay. Urządzenie zasilane jest napięciem w zakresie 100...240V AC. Wymiary oscyloskopu wynoszą 317,2x236x149mm. W zestawie: certyfikat kalibracji producenta, kabel zasilający, mysz bezprzewodowa, przewód USB, sonda pomiarowa x4.
