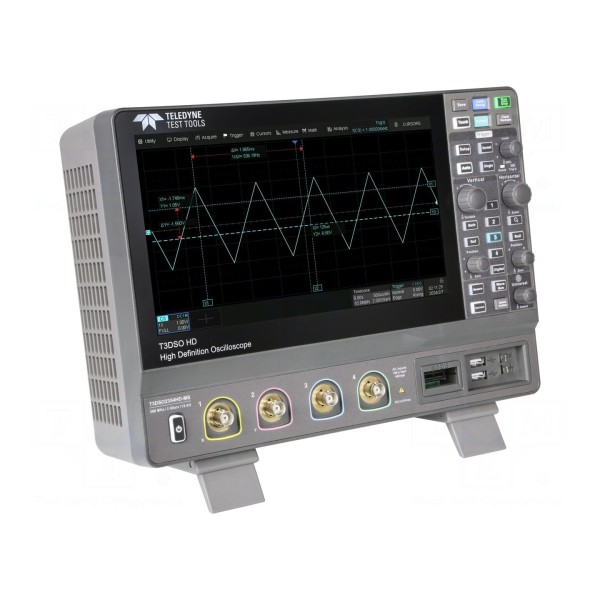

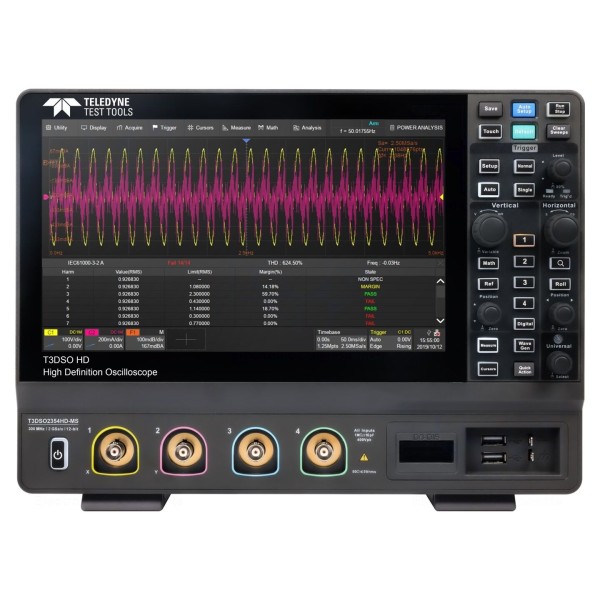

Oscyloskop cyfrowy TELEDYNE LECROY T3DSO2354HD

Oscyloskop 350MHz, 4 kanały, 2Gsps, rozdzielczość pionowa 12-bit

Cyfrowy oscyloskop TELEDYNE LECROY T3DSO2354HD zapewnia pasmo przenoszenia 350MHz oraz cztery kanały pomiarowe. Urządzenie oferuje próbkowanie na poziomie 2Gsps, długość rekordu pamięci 200Mpts na kanał oraz rozdzielczość pionową 12-bit. Czas narastania wynosi 1ns, a impedancja wejściowa to 1MΩ/16pF przy maksymalnym napięciu wejściowym 400V. Podstawa czasu regulowana jest w zakresie od 1ns do 1ks/dz.

Przyrząd wyposażony jest w kolorowy wyświetlacz LCD TFT o przekątnej 10,1" i rozdzielczości 1024x600 z panelem dotykowym. Obsługuje szeroki wachlarz trybów wyzwalania, w tym zbocze, interwał, sygnał video, czy wyzwalanie serialne. Funkcjonalność obejmuje analizę mocy, analizę i dekodowanie protokołów takich jak I2C, SPI, RS232/UART, CAN, LIN, FlexRay, I2S oraz MIL-STD-1553B. Dostępne są również funkcje matematyczne, test maski, analiza Bode Plot oraz generator sygnałów cyfrowych.

Komunikacja realizowana jest poprzez interfejsy LAN i USB, z obsługą komend SCPI. Urządzenie o wymiarach 317,2x236x149mm zasilane jest napięciem 100–240V AC, a dla częstotliwości 400Hz zakres wynosi 100–120V AC. W zestawie: certyfikat kalibracji producenta, kabel zasilający, mysz bezprzewodowa, przewód USB, sonda pomiarowa x4.
