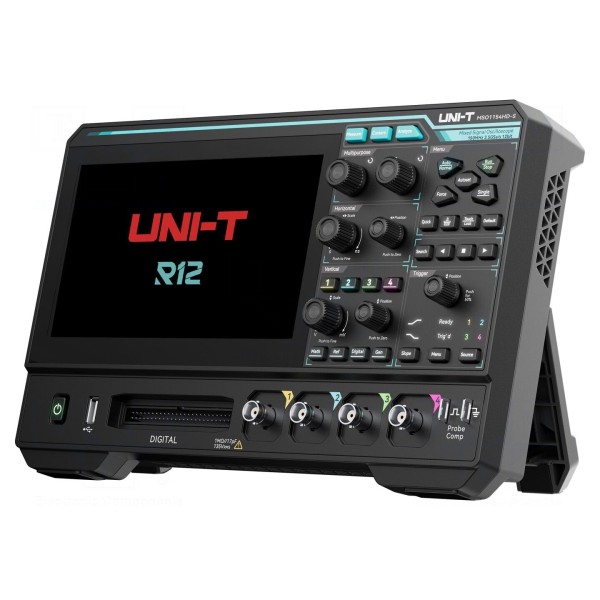

Oscyloskop cyfrowy UNI-T MSO1154HD-S

Oscyloskop 150MHz, 2,5Gsps, rozdzielczość pionowa 12-bit

Oscyloskop cyfrowy UNI-T MSO1154HD-S charakteryzuje się pasmem 150MHz oraz próbkowaniem na poziomie 2,5Gsps. Urządzenie oferuje rozdzielczość pionową 12-bit oraz długość rekordu pamięci wynoszącą 5Mpts. Zastosowana podstawa czasu mieści się w zakresie od 2ns/dz do 1ks/dz, przy czułości wejściowej od 500µV/dz do 10V/dz. Impedancja wejściowa wynosi 1MΩ/17pF, a dostępne rodzaje sprzężenia to AC, DC oraz GND.

Przyrząd wyposażony jest w 7-calowy ekran dotykowy LCD o rozdzielczości 1024x600 pikseli, co umożliwia wygodną obsługę funkcji pomiarowych. Oferuje zaawansowane wyzwalanie, w tym sygnały wideo, szerokość impulsu, timeout, runt, slope, Nth Edge oraz zbocza. Rozbudowane właściwości obejmują m.in. analizę mocy, analizę spektrum, analizator stanów logicznych, funkcję woltomierza, wbudowany generator arbitralny oraz licznik częstotliwości. Dostępne są również operacje matematyczne takie jak dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT.

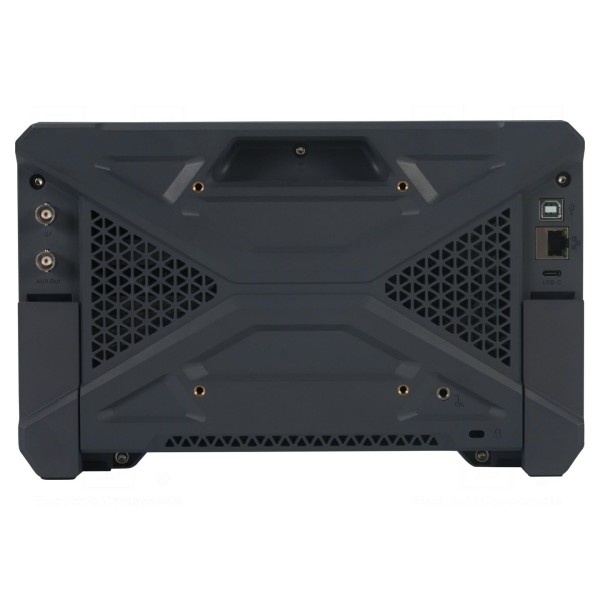

Interfejsy komunikacyjne urządzenia obejmują porty USB Host i Device, LAN, HDMI oraz AUX. Oscyloskop o wymiarach 282x175x49mm zasilany jest napięciem w zakresie 100...240V AC. W zestawie: kabel USB, kabel zasilający, sonda pomiarowa x2.
