Oscyloskop cyfrowy UNI-T MSO2102

Oscyloskop 100MHz, 2 kanały, próbkowanie 2Gs/s

Oscyloskop cyfrowy UNI-T MSO2102 oferuje pasmo przenoszenia 100MHz oraz dwa kanały pomiarowe. Urządzenie charakteryzuje się szybkością próbkowania na poziomie 2 Gs/s oraz głębokością pamięci 56Mpts. Zastosowany wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli umożliwia czytelne przedstawienie wyników pomiarów oraz przebiegów sygnałów.

Sprzęt posiada rozdzielczość pionową 8 bitów oraz czułość wejściową w zakresie od 500µV/dz do 20V/dz. Impedancja wejściowa wynosi 1MΩ/16pF, a czas narastania sygnału jest nie większy niż 3,5ns. Podstawa czasu mieści się w przedziale 2n...1ks/dz, a obsługiwane sprzężenie wejścia obejmuje tryby AC, DC oraz GND. Urządzenie wspiera szeroki zakres trybów wyzwalania, w tym impuls runt, Nth Edge, sygnał video, szerokość impulsu, wzór, zbocze narastające, zbocze opadające oraz wyzwalanie z opóźnieniem.

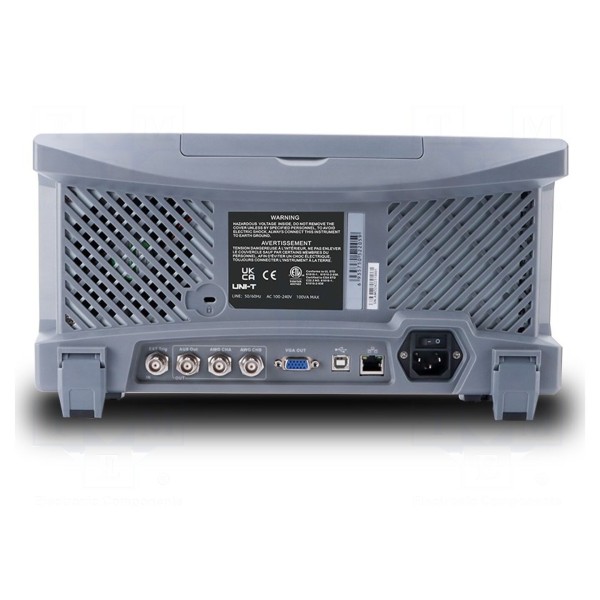

Do funkcji przyrządu należy automatyczny pomiar parametrów, funkcja podziału ekranu oraz obsługa matematycznych operacji dodawania, odejmowania, mnożenia, dzielenia i FFT. Komunikacja z zewnętrznymi systemami odbywa się poprzez interfejsy AUX, LAN, USB device, USB Host oraz VGA. Zasilanie urządzenia odbywa się w zakresie napięć 100...240V AC. Wymiary obudowy wynoszą 370x185x115mm.

W zestawie: kabel BNC, kabel USB, kabel zasilający, sonda pomiarowa x2.
