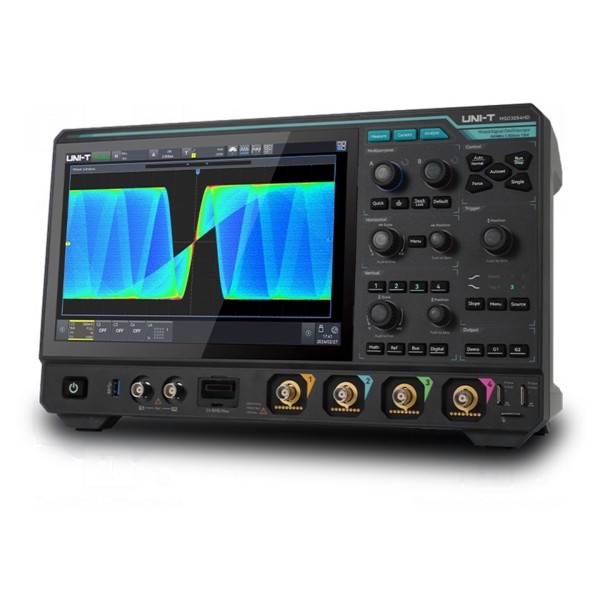

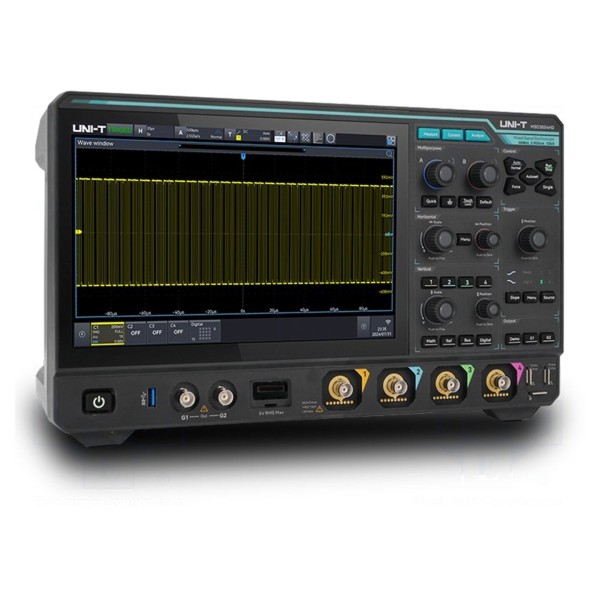

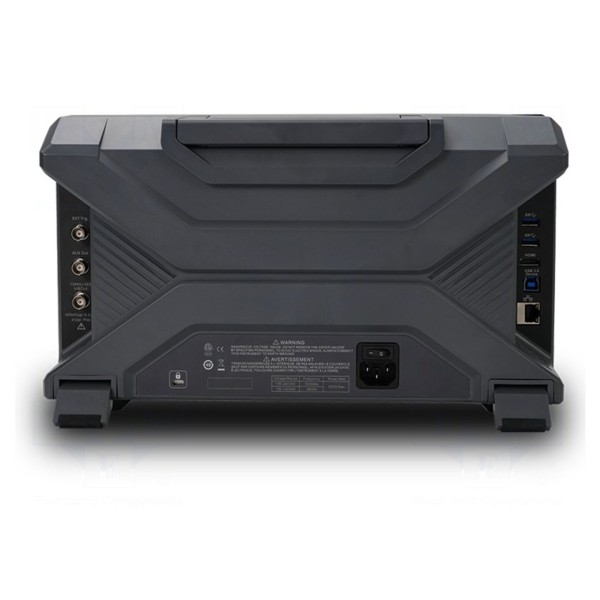

Oscyloskop: cyfrowy UNI-T MSO3054HD
Oscyloskop cyfrowy UNI-T MSO3054HD
Oscyloskop 500MHz, 4 kanały, próbkowanie 2,5Gsps, rozdzielczość 12bit
Cyfrowy oscyloskop UNI-T MSO3054HD wyposażony jest w cztery kanały pomiarowe o paśmie 500MHz. Urządzenie oferuje próbkowanie na poziomie 2,5Gsps oraz długość rekordu pamięci wynoszącą 500Mpts, co pozwala na rejestrację sygnałów z dużą szczegółowością. Rozdzielczość pionowa 12bit oraz czas narastania równy lub mniejszy niż 0,8ns zapewniają precyzyjną analizę przebiegów.
Oscyloskop obsługuje szeroki wachlarz trybów wyzwalania, w tym zbocze narastające i opadające, szerokość impulsu, sygnał video, timeout oraz funkcje takie jak Nth Edge czy wyzwalanie z opóźnieniem. Impedancja wejściowa wynosi 1MΩ/18pF, a dostępne sprzężenie wejścia to AC, DC oraz GND. Podstawa czasu mieści się w zakresie od 0,5ns do 1ks/dz.
Urządzenie posiada kolorowy, dotykowy ekran LCD o przekątnej 10,1 cala i rozdzielczości 1280x800 pikseli. Funkcjonalność urządzenia obejmuje analizę spektrum, analizator stanów logicznych, funkcję woltomierza oraz wbudowany miernik częstotliwości i matematyczne operacje na przebiegach. Bogaty interfejs komunikacyjny obejmuje WiFi, LAN, HDMI, AUX oraz porty USB typu Host i Device.
Wymiary urządzenia wynoszą 364x209x106mm, a zasilanie odbywa się za pomocą napięcia z zakresu 100...240V AC. W zestawie: kabel BNC - zacisk krokodylkowy, kabel USB3.0, kabel zasilający, opcja rozszerzająca MSO3000HD-AWG, opcja rozszerzająca MSO3000HD-BND, opcja rozszerzająca MSO3000HD-PWR, przewód BNC-BNC oraz sonda.
