Oscyloskop cyfrowy UNI-T MSO3152E

Oscyloskop 150MHz, 2 kanały, próbkowanie 2,5Gsps

Cyfrowy oscyloskop UNI-T MSO3152E to urządzenie wyposażone w dwa kanały pomiarowe o paśmie 150MHz. Przyrząd oferuje częstotliwość próbkowania 2,5Gsps oraz długość rekordu pamięci wynoszącą 70Mpts. Sygnały prezentowane są na 8-calowym wyświetlaczu LCD TFT o rozdzielczości 800x480 pikseli. Rozdzielczość pionowa przetwornika wynosi 8 bitów, a czułość wejściowa regulowana jest w zakresie od 1mV/dz do 20V/dz przy impedancji wejściowej 1MΩ/18pF.

Urządzenie obsługuje szeroki wachlarz trybów wyzwalania, w tym m.in. zbocze narastające i opadające, szerokość impulsu, timeout oraz sygnał video. Funkcjonalność oscyloskopu rozszerzono o obsługę operacji matematycznych, takich jak dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT. Dostępne są również funkcje pomiarowe MIN/MAX oraz zintegrowany generator sygnałów cyfrowych. Sprzężenie wejścia umożliwia pracę w trybach AC, DC oraz GND, a podstawa czasu jest konfigurowalna w zakresie od 2ns/dz do 40s/dz.

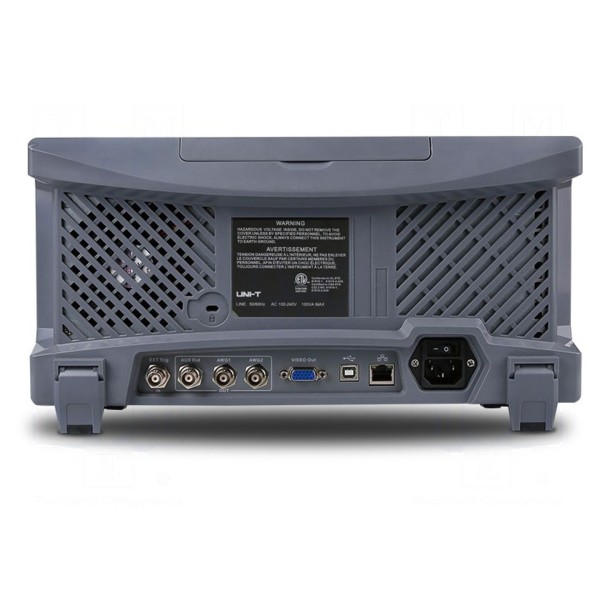

Konstrukcja o wymiarach 370x195x125mm pozwala na zasilanie napięciem z zakresu 100...240V AC. Urządzenie wyposażono w bogaty zestaw interfejsów, obejmujący LAN, USB Host, USB device, VGA, AUX oraz EXT Trig. W zestawie: kabel USB, kabel zasilający, sonda oscyloskopowa x2.
