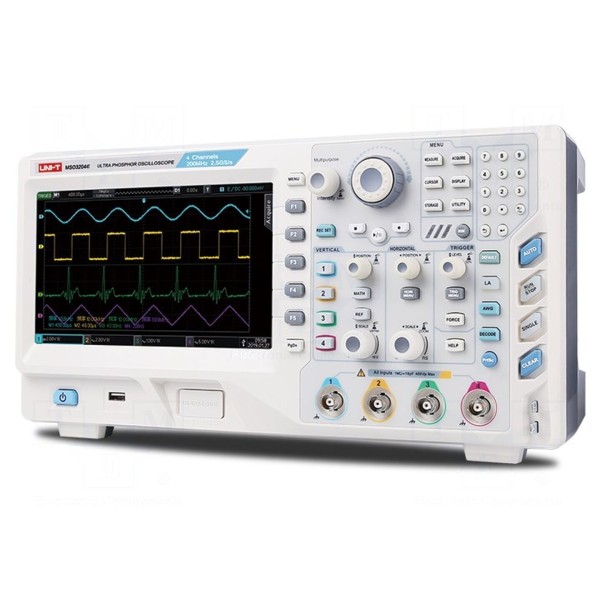

Oscyloskop cyfrowy UNI-T MSO3154E

Oscyloskop 150MHz, 4 kanały, próbkowanie 2,5Gsps

Cyfrowy oscyloskop UNI-T MSO3154E oferuje pracę na czterech kanałach z pasmem do 150MHz oraz częstotliwością próbkowania 2,5Gsps. Długość rekordu pamięci wynosi 70Mpts, a rozdzielczość pionowa urządzenia to 8 bitów. Przyrząd obsługuje szeroki zakres wyzwalania, w tym zbocza, impulsy, sygnał video oraz funkcje timeout i runt, przy podstawie czasu od 2ns do 40s/dz. Impedancja wejściowa wynosi 1MΩ/18pF, a czułość wejściowa mieści się w przedziale od 1mV/dz do 20V/dz ze sprzężeniem AC, DC oraz GND.

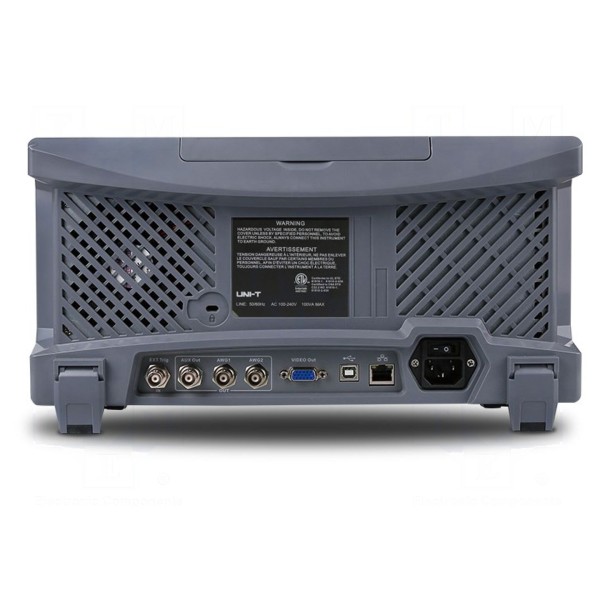

Urządzenie wyposażono w kolorowy wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli. Dostępne funkcje pomiarowe obejmują analizę matematyczną sygnałów, w tym dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także funkcję MIN/MAX i generator sygnałów cyfrowych. Komunikacja z urządzeniami zewnętrznymi odbywa się poprzez interfejsy LAN, USB Host, USB Device, VGA, AUX oraz EXT Trig.

Konstrukcja o wymiarach 370x195x125mm zasilana jest napięciem z zakresu 100...240V AC. W zestawie: kabel USB, kabel zasilający, sonda oscyloskopowa x2.
