Oscyloskop UNI-T MSO3254E

Oscyloskop cyfrowy 4 kanały, pasmo 250MHz, próbkowanie 2,5Gsps

Cyfrowy oscyloskop MSO3254E dysponuje czterema kanałami pomiarowymi oraz pasmem o szerokości 250MHz. Urządzenie oferuje szybkość próbkowania na poziomie 2,5Gsps oraz długość rekordu pamięci wynoszącą 70Mpts. Sygnał prezentowany jest na wyświetlaczu LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli, co umożliwia czytelny podgląd analizowanych przebiegów.

Przyrząd posiada impedancję wejściową 1MΩ/18pF oraz czułość wejściową w zakresie od 1mV/dz do 20V/dz przy rozdzielczości pionowej 8 bitów. Użytkownik ma do dyspozycji sprzężenie wejścia typu AC, DC oraz GND, a także rozbudowany system wyzwalania obejmujący m.in. zbocze, szerokość impulsu, sygnał video, runt oraz timeout. Podstawa czasu regulowana jest w zakresie od 2n do 40s/dz.

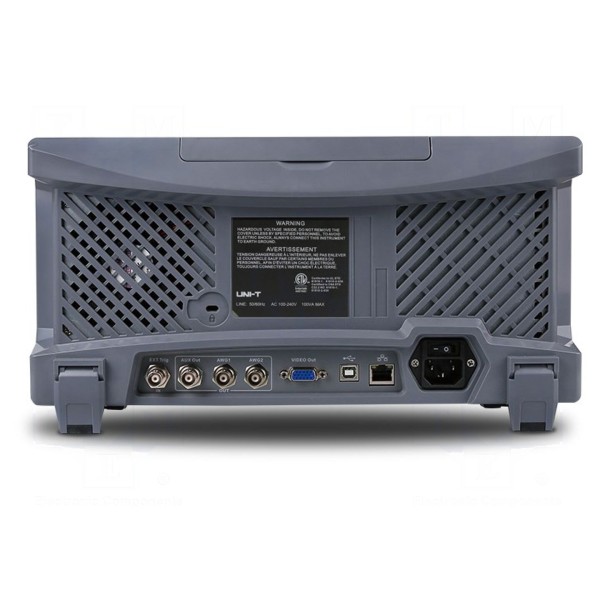

Wbudowane funkcje obejmują operacje matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie), analizę FFT oraz funkcję MIN/MAX. Urządzenie wyposażono w interfejsy LAN, USB Device, USB Host, VGA, AUX oraz EXT Trig, co ułatwia integrację z systemami pomiarowymi. Kompaktowa obudowa o wymiarach 370x195x125mm zasilana jest napięciem z zakresu 100...240V AC. W zestawie: kabel USB, kabel zasilający, sonda oscyloskopowa x2.
