Oscyloskop: cyfrowy UNI-T MSO3502E

Oscyloskop cyfrowy UNI-T MSO3502E

Oscyloskop 500MHz, 2 kanały, próbkowanie 2,5Gsps

Cyfrowy oscyloskop UNI-T MSO3502E wyposażony jest w dwa kanały pomiarowe o paśmie 500MHz oraz czasie narastania wynoszącym ≤750ps. Urządzenie oferuje próbkowanie na poziomie 2,5Gsps oraz długość rekordu pamięci 250Mpts. Impedancja wejściowa oscyloskopu wynosi 1MΩ/18pF, a czułość wejściowa waha się od 1mV/dz do 1V/dz przy 50Ω oraz od 1mV/dz do 10V/dz przy 1MΩ. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND.

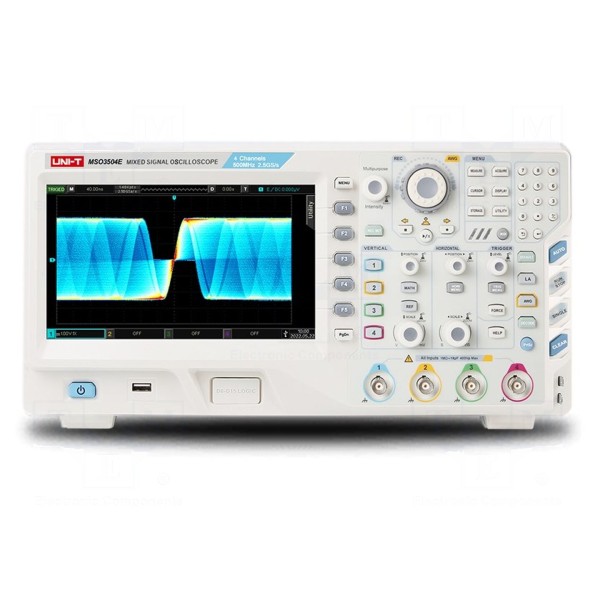

Przyrząd posiada 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli. Obsługuje szeroki zakres wyzwalania, obejmujący m.in. zbocze, impuls, Runt, Slope, Timeout oraz wzór. Użytkownik ma do dyspozycji rozbudowane funkcje matematyczne, w tym dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT, a także funkcję automatycznego pomiaru wielu parametrów i opcję podziału ekranu.

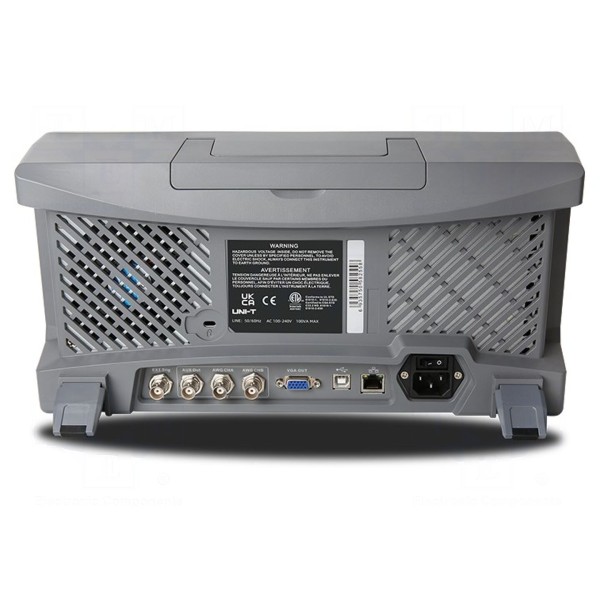

Urządzenie zasilane jest napięciem z zakresu 100...240V AC i zamknięte w obudowie o wymiarach 370x185x115mm. Bogaty interfejs obejmuje złącza LAN, USB Host, USB Device, VGA, AUX oraz EXT Trig. W zestawie: kabel BNC, kabel USB, kabel zasilający, sonda oscyloskopowa x3.
