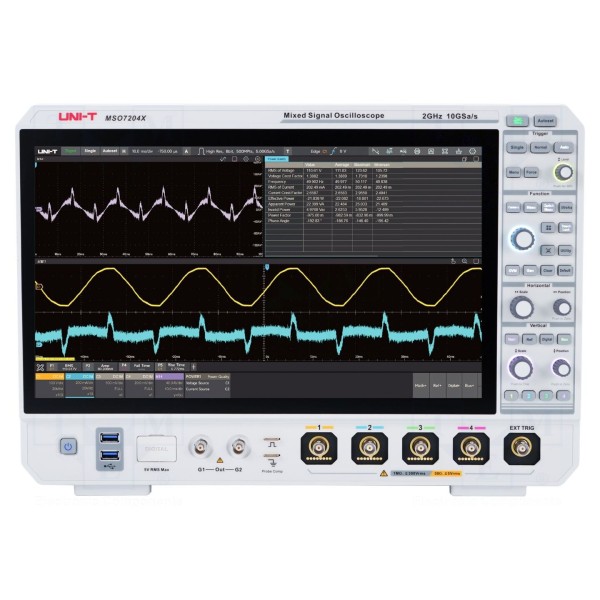

Oscyloskop cyfrowy UNI-T MSO7204X

Oscyloskop 4-kanałowy, pasmo 2GHz, próbkowanie 10Gsps

Cyfrowy oscyloskop UNI-T MSO7204X oferuje cztery kanały pomiarowe z pasmem 2GHz oraz częstotliwością próbkowania na poziomie 10Gsps. Urządzenie charakteryzuje się czasem narastania sygnału poniżej 175ps oraz długością rekordu pamięci 2Mpts. Szeroki zakres podstawy czasu od 100ps/dz do 1ks/dz oraz czułość wejściowa w przedziale od 1mV/dz do 20V/dz pozwalają na obsługę różnorodnych sygnałów wejściowych przy impedancji 1MΩ/16pF i sprzężeniu AC, DC lub GND.

Obsługa przyrządu odbywa się za pomocą ekranu dotykowego LCD TFT o przekątnej 15,6 cala i rozdzielczości 1920x1080 pikseli. Oscyloskop wspiera zaawansowane funkcje pomiarowe, takie jak automatyczny pomiar parametrów, operacje matematyczne, analizę FFT oraz dekodowanie szeregowe I2C i SPI. System wyzwalania obejmuje wiele wariantów, w tym wyzwalanie zboczem, szerokością impulsu, sygnałem wideo, wzorem, sygnałem typu runt oraz z opóźnieniem.

Komunikacja z urządzeniem jest możliwa poprzez interfejsy LAN, USB Host, USB Device, HDMI, VGA oraz AUX. Zasilanie przyrządu realizowane jest napięciem z zakresu 100–240V AC. Konstrukcja o wymiarach 445x302x200mm zawiera wbudowany generator arbitralny. W zestawie: kabel BNC, kabel USB, kabel zasilający, sonda pomiarowa x4.
