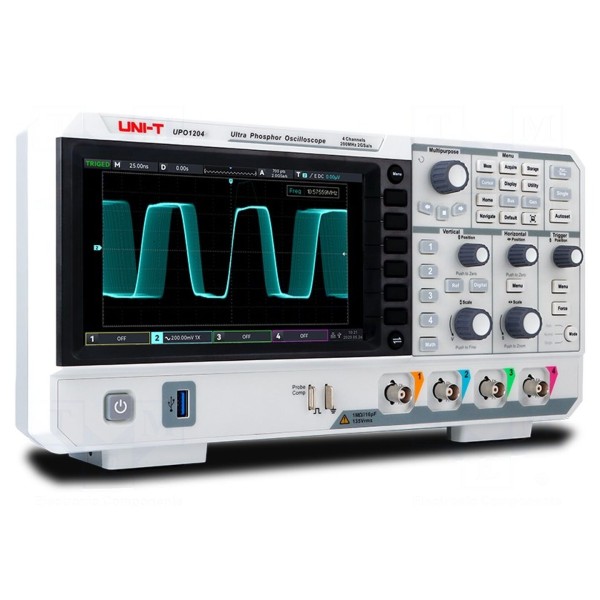

Oscyloskop cyfrowy UNI-T UPO1054

Oscyloskop 50MHz, 4 kanały, próbkowanie 2Gsps

Cyfrowy oscyloskop UNI-T UPO1054 oferuje pasmo przenoszenia o szerokości 50MHz oraz cztery niezależne kanały pomiarowe. Urządzenie zapewnia próbkowanie na poziomie 2Gsps oraz długość rekordu pamięci wynoszącą 56Mpts, co pozwala na rejestrację sygnałów z czasem narastania poniżej 7ns. Rozdzielczość pionowa przetwornika wynosi 8bit, a podstawa czasu jest regulowana w zakresie od 1ns do 1ks na działkę.

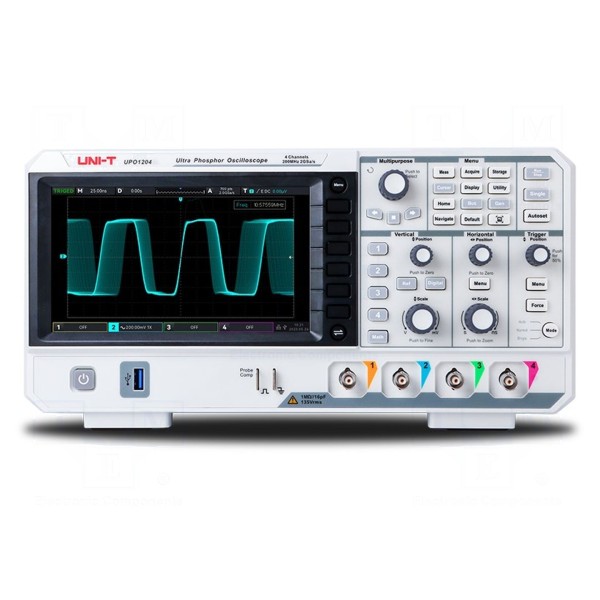

Sprzęt wyposażony jest w 7-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli, co umożliwia czytelną obserwację przebiegów. Wejścia oscyloskopu charakteryzują się impedancją 1MΩ/16pF oraz maksymalnym napięciem wejściowym 400V, wspierając sprzężenie AC, DC oraz GND. Bogate opcje wyzwalania obejmują m.in. zbocze narastające i opadające, szerokość impulsu, sygnał video, funkcję Runt, Nth Edge oraz wyzwalanie z opóźnieniem.

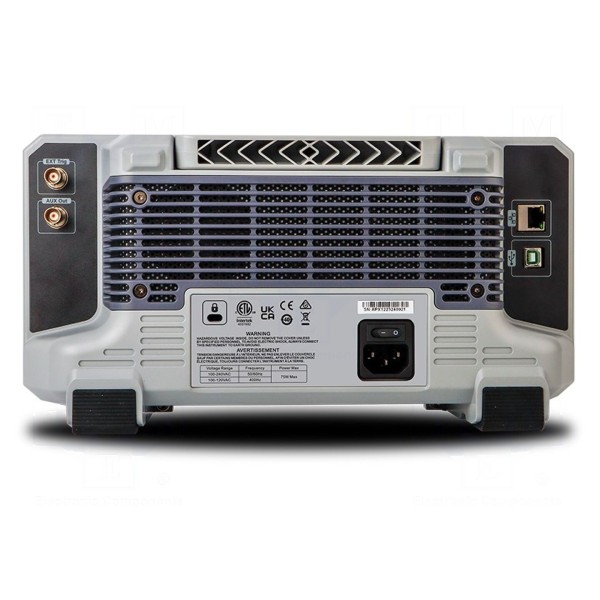

Interfejs komunikacyjny urządzenia składa się ze złączy LAN, USB Host, USB Device, AUX oraz EXT Trig. Całość zamknięta jest w obudowie o wymiarach 306x138x107mm, zasilanej napięciem z zakresu 100...240V AC. W zestawie: kabel USB, kabel zasilający, sonda oscyloskopowa.
