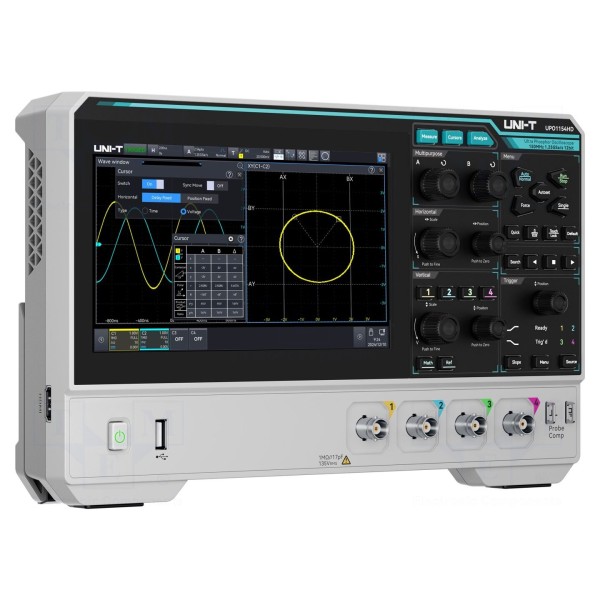

Oscyloskop cyfrowy UNI-T UPO1154HD

Oscyloskop 150MHz, 4 kanały, próbkowanie 1,25Gsps

Oscyloskop cyfrowy UNI-T UPO1154HD to urządzenie czterokanałowe o paśmie 150MHz i częstotliwości próbkowania 1,25Gsps. Instrument charakteryzuje się rozdzielczością pionową 12 bitów, długością rekordu pamięci 5Mpts oraz czasem narastania wynoszącym 2,2ns. Czułość wejściowa urządzenia mieści się w zakresie od 500µV/dz do 10V/dz przy impedancji wejściowej 1MΩ/17pF, a podstawa czasu jest regulowana w przedziale od 5ns/dz do 1ks/dz.

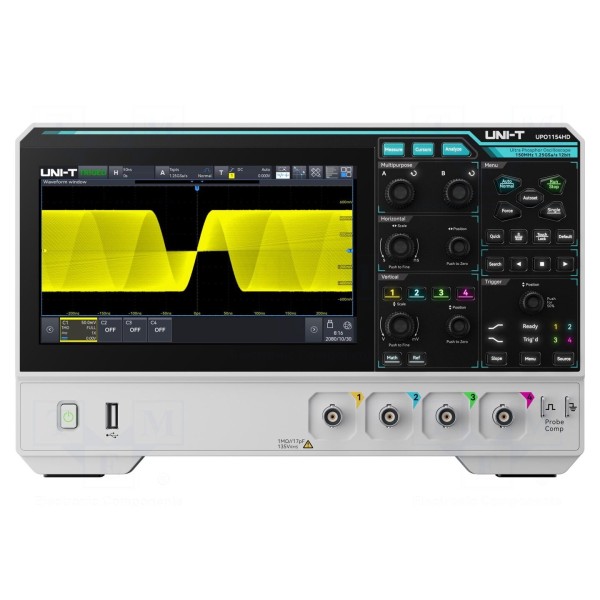

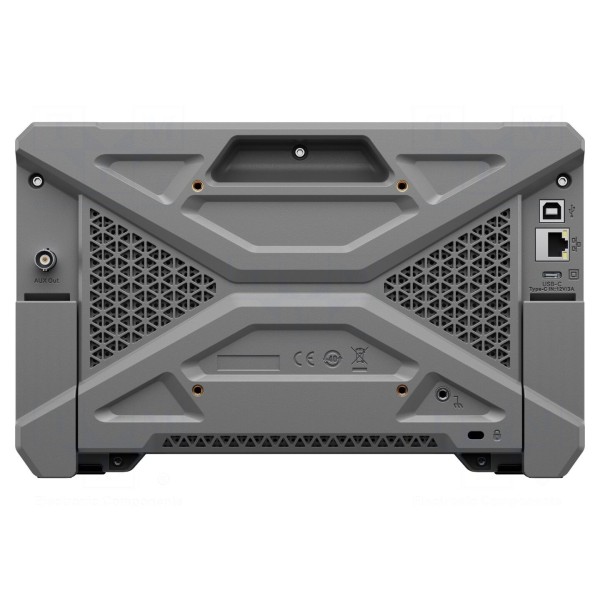

Urządzenie wyposażono w 7-calowy ekran dotykowy LCD o rozdzielczości 1024x600 pikseli. Obsługuje szeroki wachlarz trybów wyzwalania, w tym między innymi wyzwalanie zboczem, szerokością impulsu, sygnałem video, timeout oraz zaawansowane metody jak Nth Edge czy runt. Dostępne interfejsy obejmują porty USB Host i Device, LAN, HDMI oraz AUX, co umożliwia integrację z systemami zewnętrznymi.

Wśród funkcji pomiarowych dostępne są analiza spektrum, analiza protokołów szeregowych, analiza mocy, Histogram oraz matematyczne funkcje operacji na sygnałach, w tym FFT. Wbudowany miernik częstotliwości i funkcja woltomierza poszerzają zakres zastosowań laboratoryjnych. Urządzenie zasilane jest napięciem 100...240V AC, a jego wymiary wynoszą 282x175x49mm. W zestawie: kabel USB, kabel zasilający, sonda pomiarowa x2.
