Oscyloskop cyfrowy UNI-T UPO2072HD

Oscyloskop 70MHz, 2 kanały, próbkowanie 2,5Gsps, rozdzielczość 12bit

Cyfrowy oscyloskop UNI-T UPO2072HD oferuje pasmo 70MHz oraz próbkowanie na poziomie 2,5Gsps. Urządzenie wyposażone jest w 2 kanały wejściowe ze sprzężeniem AC, DC oraz GND, przy czasie narastania wynoszącym 5ns. Rozdzielczość pionowa przetwornika wynosi 12bit, a głębokość pamięci to 100Mpts. Czułość wejściowa waha się od 500µV/dz do 1V/dz przy impedancji 50Ω oraz do 10V/dz przy 1MΩ/17pF, przy maksymalnym napięciu wejściowym 400V.

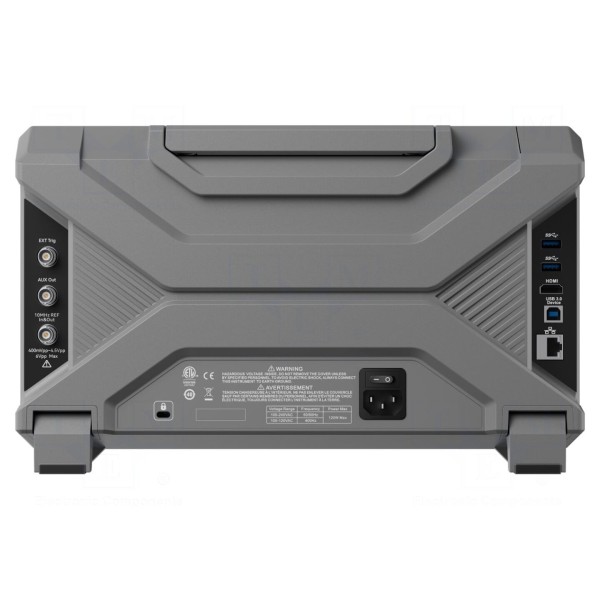

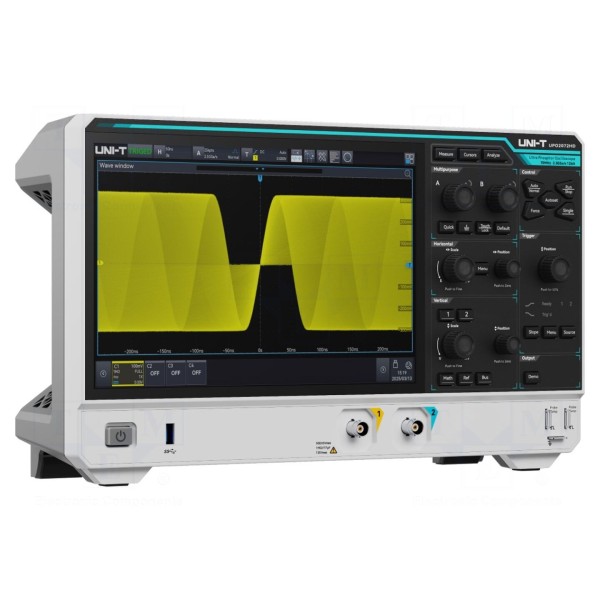

Przyrząd posiada kolorowy ekran dotykowy LCD o przekątnej 10,1 cala i rozdzielczości 1280x800 pikseli. Obsługuje szereg funkcji pomiarowych, w tym analizę protokołów szeregowych, analizę spektrum, Histogram oraz funkcję woltomierza. Rozbudowany system wyzwalania obejmuje m.in. zbocze, szerokość impulsu, sygnał video, strefę oraz czas trwania. Użytkownik ma do dyspozycji interfejsy AUX, HDMI, LAN, USB Device oraz USB Host.

Konstrukcja o wymiarach 361x209x106mm zasilana jest napięciem z zakresu 100–240V AC. W zestawie: kabel USB3.0, kabel zasilający, sonda pomiarowa x2.
