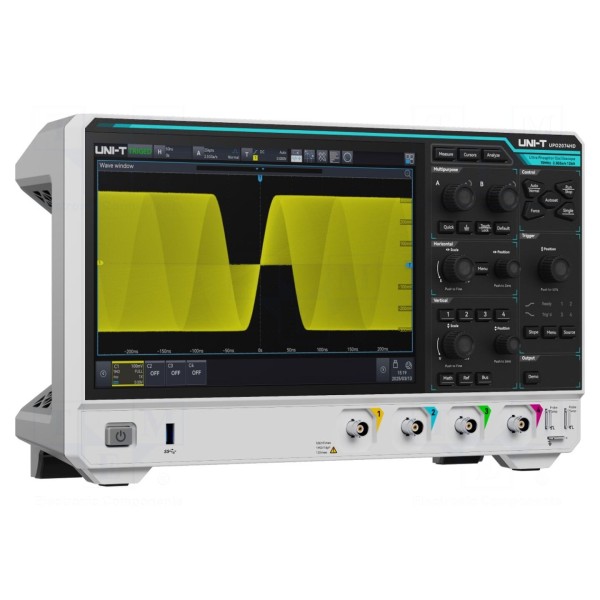

Oscyloskop: cyfrowy UNI-T UPO2074HD

Oscyloskop UNI-T UPO2074HD

Oscyloskop cyfrowy 4-kanałowy, pasmo 70MHz, próbkowanie 2,5Gsps

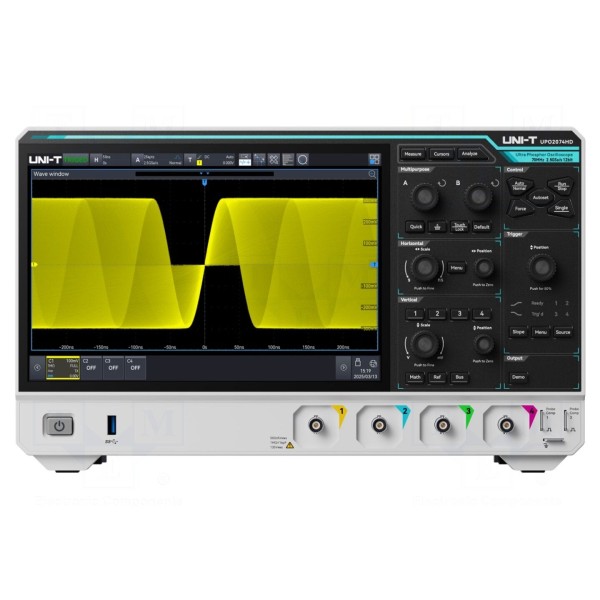

Cyfrowy oscyloskop UNI-T UPO2074HD posiada cztery kanały pomiarowe o paśmie 70MHz oraz maksymalnej częstotliwości próbkowania 2,5Gsps. Urządzenie oferuje rozdzielczość pionową 12-bit i obsługuje sprzężenie wejściowe AC, DC oraz GND przy impedancji wejściowej 1MΩ/17pF. Czułość wejściowa wynosi od 500µV/dz do 1V/dz w trybie 50Ω oraz do 10V/dz w trybie 1MΩ, natomiast czas narastania sygnału wynosi 5ns. Maksymalne napięcie wejściowe urządzenia ustalono na poziomie 400V.

Obsługa przyrządu odbywa się za pomocą kolorowego, dotykowego wyświetlacza LCD o przekątnej 10,1" i rozdzielczości 1280x800 pikseli. Oscyloskop oferuje szeroki wybór opcji wyzwalania, w tym między innymi wyzwalanie zboczem, impulsem, szerokością impulsu, sygnałem video, timeout czy zaawansowane wyzwalanie strefowe. Dostępne funkcje pomiarowe obejmują analizę protokołów szeregowych, analizę spektrum, histogram, wbudowany miernik częstotliwości oraz funkcje matematyczne takie jak dodawanie, odejmowanie, mnożenie, dzielenie i FFT.

Urządzenie wyposażono w interfejsy HDMI, LAN, USB Host, USB Device oraz AUX. Wymiary obudowy wynoszą 361x209x106mm, a zasilanie odbywa się w zakresie napięć 100...240V AC. W zestawie: kabel USB3.0, kabel zasilający, sonda pomiarowa x4.
