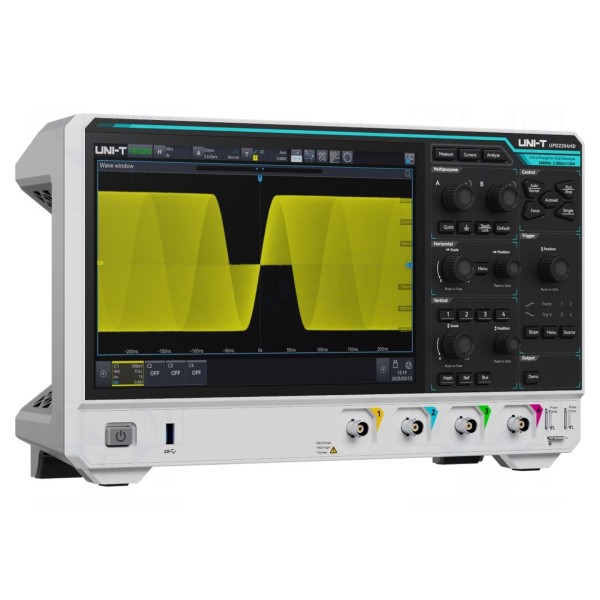

Oscyloskop: cyfrowy UNI-T UPO2204HD

Oscyloskop cyfrowy UNI-T UPO2204HD

Oscyloskop 200MHz, 4 kanały, próbkowanie 2,5Gsps, rozdzielczość 12bit

Cyfrowy oscyloskop UPO2204HD charakteryzuje się pasmem 200MHz oraz czterema kanałami pomiarowymi. Urządzenie oferuje próbkowanie na poziomie 2,5Gsps oraz rozdzielczość pionową 12bit, co wspiera precyzyjną analizę sygnałów. Długość rekordu pamięci wynosi 100Mpts, a podstawa czasu mieści się w zakresie od 2ns/dz do 1ks/dz. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy impedancji wejściowej 1MΩ/17pF oraz czasie narastania ≤1,8ns.

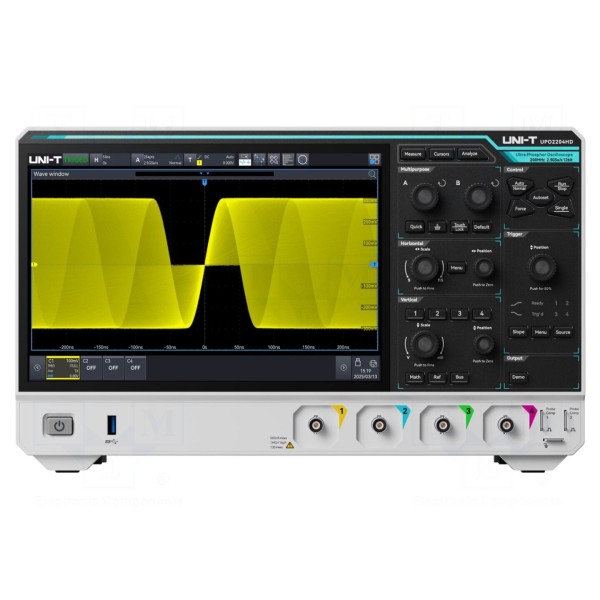

Oscyloskop wyposażony jest w kolorowy, dotykowy ekran LCD o przekątnej 10,1 cala i rozdzielczości 1280x800 pikseli. Przyrząd oferuje szerokie możliwości diagnostyczne, w tym analizę protokołów szeregowych, analizę spektrum, funkcję woltomierza oraz wbudowany miernik częstotliwości. Dostępne są również funkcje matematyczne obejmujące dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także opcje wizualizacji wyników i histogramu. Rozbudowany system wyzwalania obejmuje m.in. zbocza, szerokość impulsu, sygnał video oraz wyzwalanie z opóźnieniem.

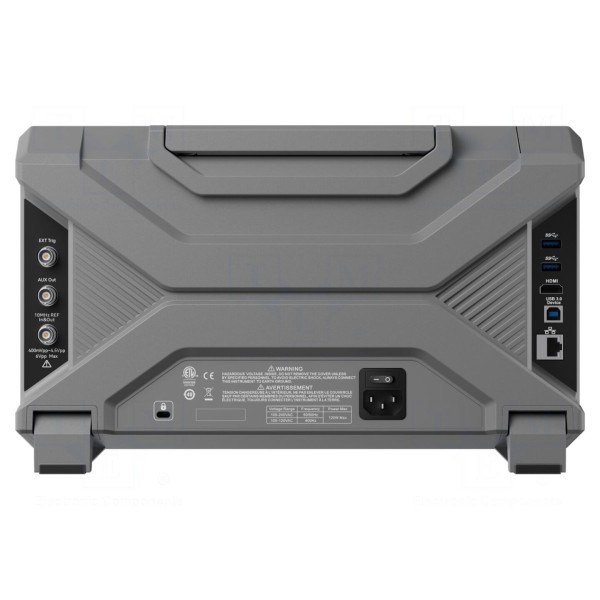

Interfejs urządzenia obejmuje porty HDMI, LAN, USB device, USB Host oraz AUX. Oscyloskop przystosowany jest do pracy z napięciem zasilania w zakresie 100...240V AC. Wymiary obudowy wynoszą 361x209x106mm. W zestawie: kabel USB3.0, kabel zasilający, sonda pomiarowa x4.
