Oscyloskop: cyfrowy UNI-T UPO3354E

Oscyloskop UNI-T UPO3354E

Oscyloskop cyfrowy 350MHz, 4 kanały, próbkowanie 2,5Gsps

Oscyloskop cyfrowy UNI-T UPO3354E to urządzenie wyposażone w cztery kanały pomiarowe o paśmie 350MHz. Instrument charakteryzuje się częstotliwością próbkowania wynoszącą 2,5Gsps oraz długością rekordu pamięci 250Mpts. Czas narastania sygnału wynosi ≤1ns, a rozdzielczość pionowa przetwornika to 8bit. Urządzenie posiada impedancję wejściową 1MΩ/18pF oraz umożliwia pracę ze sprzężeniem AC, DC i GND.

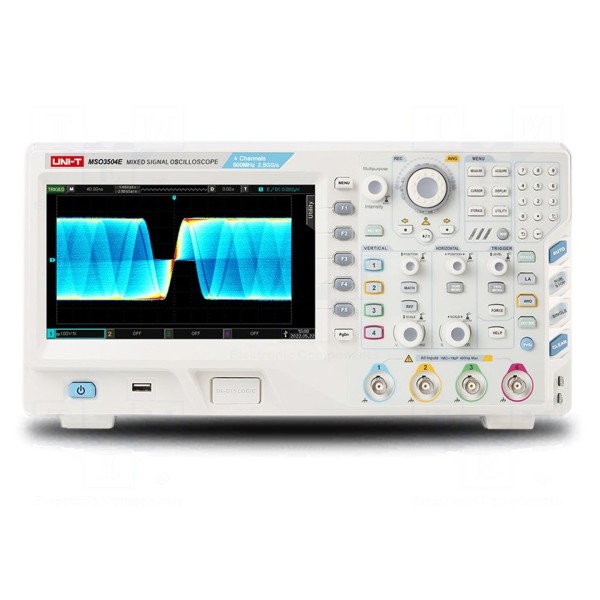

Przyrząd został wyposażony w wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli, co umożliwia wygodną analizę przebiegów. Funkcjonalność urządzenia obejmuje automatyczny pomiar wielu parametrów, funkcję podziału ekranu oraz operacje matematyczne takie jak dodawanie, odejmowanie, mnożenie, dzielenie i FFT. Wyzwalanie odbywa się poprzez zbocze narastające lub opadające, a także funkcje Nth Edge, pulse, runt, slope, timeout, wzór oraz wyzwalanie z opóźnieniem. Podstawa czasu jest regulowana w zakresie od 1n do 1ks/dz.

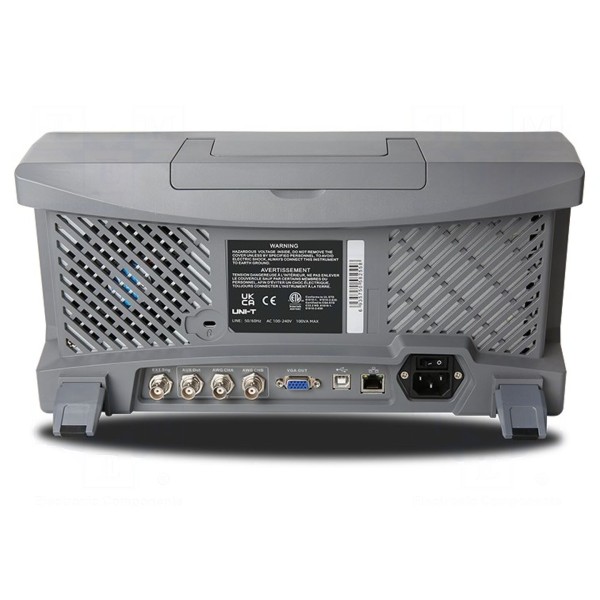

Urządzenie posiada zintegrowane interfejsy LAN, USB Host, USB Device, VGA, AUX oraz EXT Trig. Zasilanie odbywa się z sieci elektrycznej o napięciu 100–240V AC. Wymiary fizyczne oscyloskopu to 370x185x115mm. W zestawie: kabel BNC, kabel USB, kabel zasilający, sonda oscyloskopowa x3.
