Oscyloskop cyfrowy UNI-T UPO3504E

Oscyloskop 500MHz, 4 kanały, próbkowanie 2,5Gsps

Cyfrowy oscyloskop UNI-T UPO3504E został wyposażony w cztery kanały pomiarowe o paśmie 500MHz. Urządzenie oferuje częstotliwość próbkowania na poziomie 2,5Gsps oraz długość rekordu pamięci wynoszącą 250Mpts. Czas narastania wynosi ≤750ps, natomiast rozdzielczość pionowa przetwornika to 8bit. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy impedancji wejściowej 1MΩ/18pF.

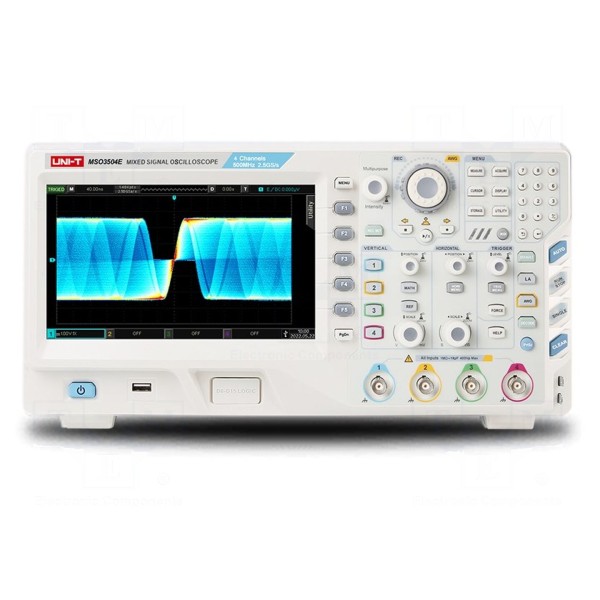

Przyrząd posiada 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli. Szeroki zakres podstawy czasu od 1ns/dz do 1ks/dz oraz zaawansowane opcje wyzwalania, takie jak zbocze, impuls, Runt, Slope, Timeout, Nth Edge czy wyzwalanie z opóźnieniem, umożliwiają szczegółową analizę sygnałów. Urządzenie wspiera automatyczny pomiar wielu parametrów, funkcję podziału ekranu oraz operacje matematyczne, w tym funkcję FFT.

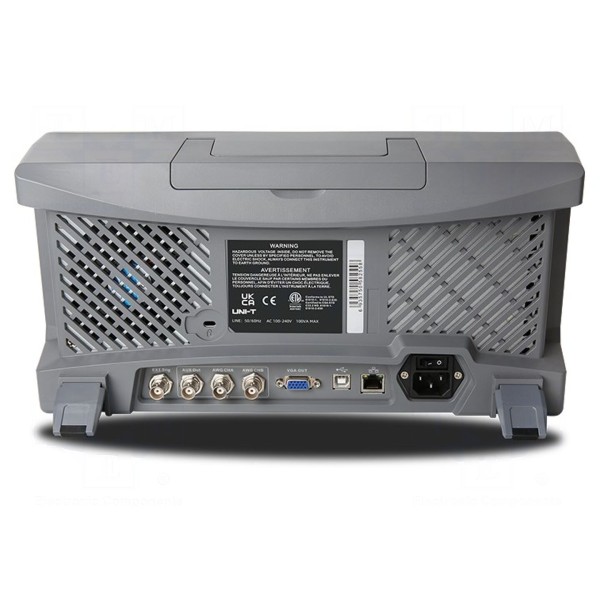

Interfejsy komunikacyjne obejmują złącza USB Host, USB Device, LAN, VGA, AUX oraz EXT Trig. Zasilanie urządzenia odbywa się w zakresie 100–240V AC. Wymiary oscyloskopu to 370x185x115mm. W zestawie: kabel BNC, kabel USB, kabel zasilający, sonda oscyloskopowa x3.
