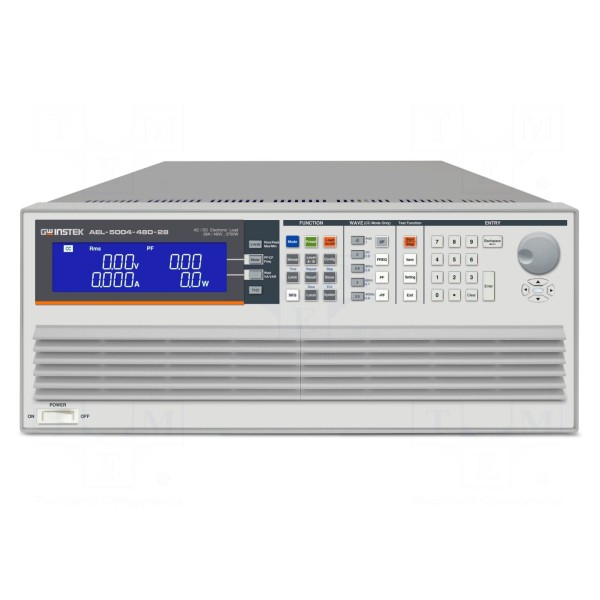

Obciążenie elektroniczne GW INSTEK AEL-5004-480-28

Obciążenie elektroniczne GW INSTEK AEL-5004-480-28

Obciążenie elektroniczne o mocy maksymalnej 3,75kW, prądzie 28A i napięciu 700V DC.

AEL-5004-480-28 to obciążenie elektroniczne należące do serii AEL-5000. Obsługuje wiele trybów pracy, w tym stały prąd, stałą rezystancję, stałe napięcie i stałą moc. Urządzenie charakteryzuje się zakresem częstotliwości DC oraz od 40Hz do 440Hz i obsługuje tryby obciążenia prostownika AC.

Możliwości techniczne obejmują tryb turbo, który umożliwia dwukrotne zwiększenie pojemności prądowej i mocy przez jedną sekundę. Urządzenie umożliwia sterowanie kątem obciążenia i odciążenia w zakresie od 0 do 359 stopni. Obsługuje przebiegi modulacji fazy prądu SCR/TRIAC z możliwością wyboru ustawień zbocza opadającego lub narastającego 90 stopni. Można połączyć równolegle do ośmiu jednostek, uzyskując łącznie 180 kW, z obsługą trójfazowych konfiguracji obciążenia typu delta lub Y sterowanych przez jedną jednostkę nadrzędną.

Urządzenie wyposażone jest w wyświetlacz LCD do monitorowania stanu. Pracuje przy napięciu wejściowym od 100V do 240V AC i funkcjonuje w zakresie temperatury otoczenia od 0°C do 40°C. Wymiary fizyczne wynoszą 177mm na 440mm na 558mm, przy całkowitej masie 34,0kg.

Komunikacja i sterowanie są realizowane za pomocą opcjonalnych interfejsów, w tym GPIB, LAN, RS232 i USB. Urządzenie jest kompatybilne z różnymi akcesoriami, takimi jak GTL-246, GTL-248, GTL-250, HD-DSUB oraz serią PEL-022 do PEL-030.
