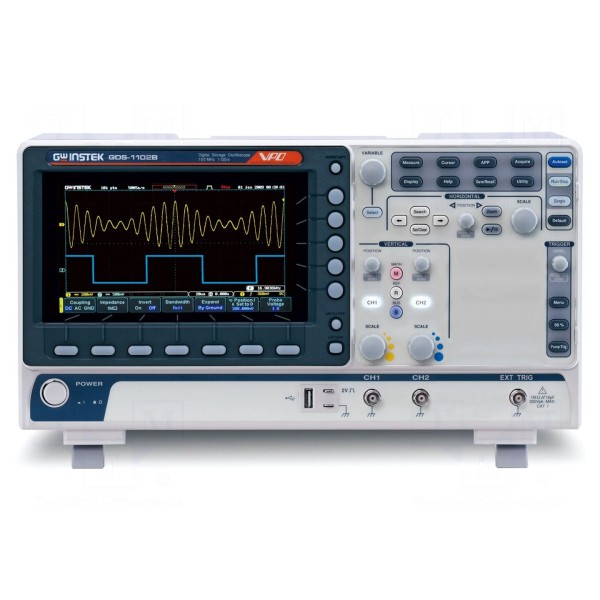

Oscyloskop GW INSTEK GDS-1102B (CE) 2CH
Oscyloskop cyfrowy 100MHz, 2 kanały, próbkowanie 1Gsps
Oscyloskop cyfrowy GDS-1102B (CE) 2CH oferuje pasmo przenoszenia 100MHz przy częstotliwości próbkowania 1Gsps. Urządzenie wyposażono w dwa kanały wejściowe o impedancji 1MΩ/16pF oraz rozdzielczości pionowej 8-bitowej. Maksymalne napięcie wejściowe wynosi 300V, a czułość wejściowa mieści się w zakresie od 1mV/dz do 10V/dz przy czasie narastania ≤3,5ns.
Przyrząd dysponuje 7-calowym kolorowym wyświetlaczem LCD o rozdzielczości 800x480 pikseli. Długość rekordu pamięci wynosi 10Mpts, co umożliwia analizę sygnałów w szerokim zakresie podstawy czasu od 5ns do 100s/dz. Komunikacja z urządzeniem zewnętrznym realizowana jest poprzez interfejs USB.
Zastosowane funkcje pomiarowe obejmują analizę protokołów I2C, SPI, RS232/UART, CAN i LIN oraz tryb pracy X-Y, automatyczne pomiary parametrów, pomiar kursorami i filtrację szumów tła. Wyzwalanie sygnału wspiera sprzężenia AC, DC oraz filtry dolno- i górnoprzepustowe w trybach automatycznym, normalnym i pojedynczym. Wymiary urządzenia to 384x208x127,3mm.
W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał).
