Oscyloskop: cyfrowy GW INSTEK GDS-2104A

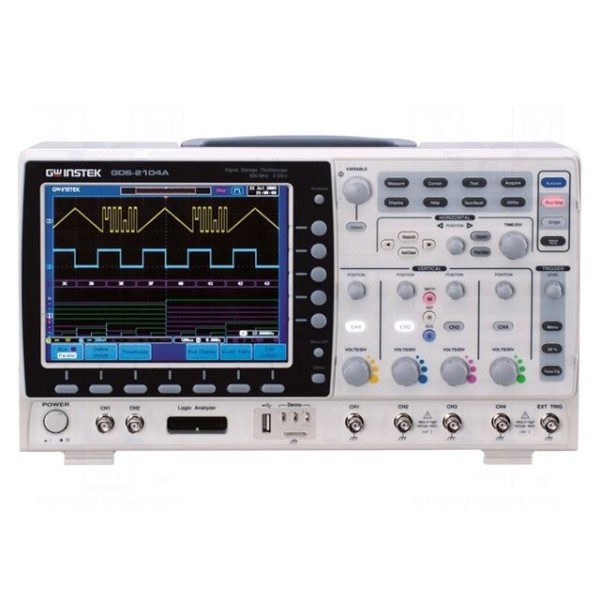

Oscyloskop cyfrowy GW INSTEK GDS-2104A
Oscyloskop cyfrowy 100MHz, 4 kanały, próbkowanie 2Gsps
Cyfrowy oscyloskop GDS-2104A typu DSO wyposażony jest w 4 kanały pomiarowe o paśmie 100MHz. Urządzenie oferuje próbkowanie w czasie rzeczywistym na poziomie 2Gsps oraz 100Gsps w czasie ekwiwalentnym, przy długości rekordu pamięci wynoszącej 2Mpts. Czas narastania sygnału wynosi ≤3,5ns, a rozdzielczość pionowa to 8bit przy impedancji wejściowej 1MΩ/16pF. Czułość wejściowa regulowana jest w zakresie od 1mV/dz do 10V/dz, a podstawa czasu mieści się w przedziale 1n...100s/dz.
Model ten posiada 8-calowy wyświetlacz LCD oraz rozbudowane opcje wyzwalania, obejmujące tryby automatyczne, normalne i pojedyncze z wykorzystaniem zboczy, szerokości impulsu oraz wyzwalania naprzemiennego. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND. Przyrząd udostępnia zaawansowane funkcje obliczeniowe, w tym matematyczne działania na przebiegach (dodawanie, odejmowanie, mnożenie, dzielenie), analizę FFT oraz automatyczny pomiar wielu parametrów. Użytkownik ma do dyspozycji pamięć 20 ustawień przyrządu oraz tryby pracy X-Y i ROLL.
Komunikacja zewnętrzna realizowana jest poprzez złącza USB i RS232, z opcjonalną możliwością rozbudowy o interfejsy Ethernet oraz GPIB. Urządzenie zasilane jest napięciem 100...240V AC i zamknięte w obudowie o wymiarach 380x220x145mm. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1. Do urządzenia dołączone jest oprogramowanie.
