Oscyloskop: cyfrowy GW INSTEK GDS-2104E

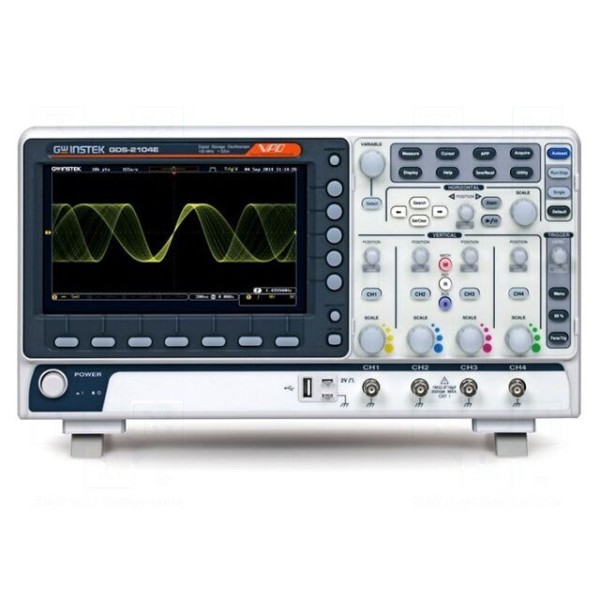

Oscyloskop cyfrowy GW INSTEK GDS-2104E
Oscyloskop 100MHz, 4 kanały, próbkowanie 1Gsps, wyświetlacz 8"
Cyfrowy oscyloskop DSO GDS-2104E oferuje pasmo przenoszenia 100MHz oraz cztery kanały pomiarowe. Urządzenie charakteryzuje się próbkowaniem na poziomie 1Gsps oraz długością rekordu pamięci wynoszącą 10Mpts. Rozdzielczość pionowa oscyloskopu wynosi 8 bitów, przy czasie narastania sygnału ≤3,5ns.
Parametry wejściowe obejmują impedancję 1MΩ/16pF oraz maksymalne napięcie wejściowe 300V. Czułość wejściowa jest regulowana w zakresie od 1mV/dz do 10V/dz, a sprzężenie wejścia obsługuje tryby AC, DC oraz GND. Podstawa czasu mieści się w przedziale 1n...100s/dz, przy wsparciu wyzwalania w trybach automatycznym, normalnym i pojedynczym oraz z wykorzystaniem filtrów AC, DC, dolno- i górnoprzepustowych.
Dane prezentowane są na wyświetlaczu LCD TFT o przekątnej 8" i rozdzielczości 800x480 pikseli. Przyrząd posiada wbudowane funkcje analizy protokołów I2C, SPI, UART, CAN oraz LIN, a także opcję automatycznego pomiaru wielu parametrów i funkcję AUTOSET. Komunikacja odbywa się poprzez interfejsy LAN oraz USB, a wymiary urządzenia wynoszą 384x208x127,3mm. W zestawie: kabel zasilający, sonda oscyloskopowa (1 na kanał).
