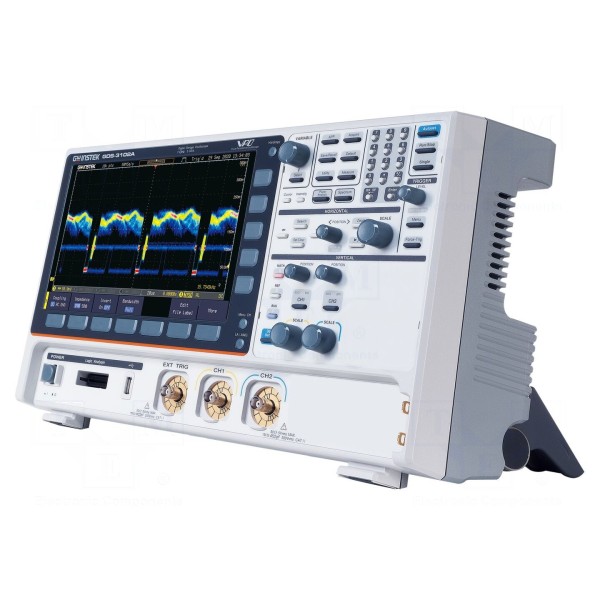

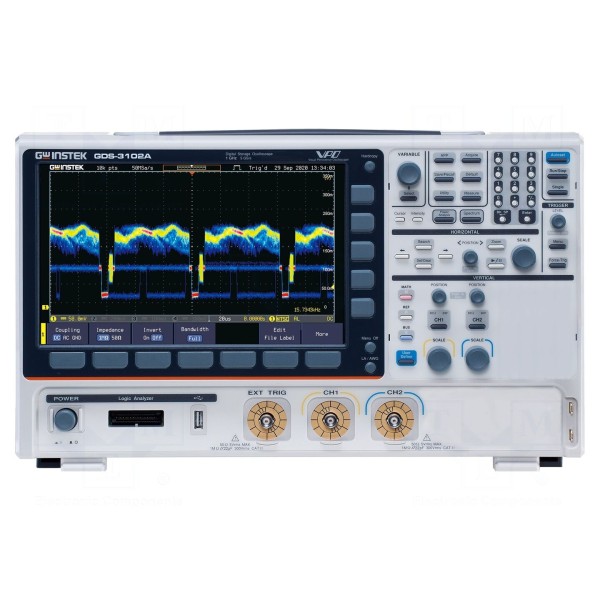

Oscyloskop: cyfrowy GW INSTEK GDS-3102A
Oscyloskop cyfrowy GW INSTEK GDS-3102A
Oscyloskop 1GHz, 2 kanały, próbkowanie 5Gsps, wyświetlacz 10,2"
Cyfrowy oscyloskop DSO oferuje pasmo przenoszenia na poziomie 1GHz przy czasie narastania sygnału wynoszącym 350ps. Urządzenie wyposażone jest w 2 kanały pomiarowe z impedancją wejściową 1MΩ/22pF oraz rozdzielczością pionową 8 bitów. Próbkowanie sygnału w czasie rzeczywistym osiąga wartość 5Gsps, a maksymalna długość rekordu pamięci wynosi 200Mpts. Czułość wejściowa w zakresie 1MΩ wynosi od 1mV/dz do 10V/dz, natomiast przy obciążeniu 50Ω zakres ten wynosi od 1mV/dz do 1V/dz.
Pomiar wspierany jest przez zaawansowane tryby wyzwalania, w tym m.in. zbocze, impuls, szerokość impulsu, timeout, glitch oraz sygnał video. Oscyloskop posiada kolorowy wyświetlacz LCD TFT o przekątnej 10,2 cala oraz szereg funkcji ułatwiających analizę sygnałów, takich jak matematyczne operacje na przebiegach, FFT oraz automatyczny pomiar wielu parametrów. Urządzenie obsługuje tryb pracy X-Y oraz funkcję AUTOSET dla automatycznego dostosowania parametrów wyświetlania. Pamięć urządzenia pozwala na zapis 20 ekranów oraz 20 ustawień użytkownika.
Interfejsy komunikacyjne obejmują Ethernet, RS232C, USB Host, USB Device oraz VGA, z opcjonalną możliwością rozszerzenia o GPIB. Zasilanie przyrządu mieści się w zakresie 100...240V AC. Wymiary obudowy wynoszą 420x253x113,8mm, a sprzęt jest kompatybilny z oprogramowaniem LabVIEW. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 10:1.
