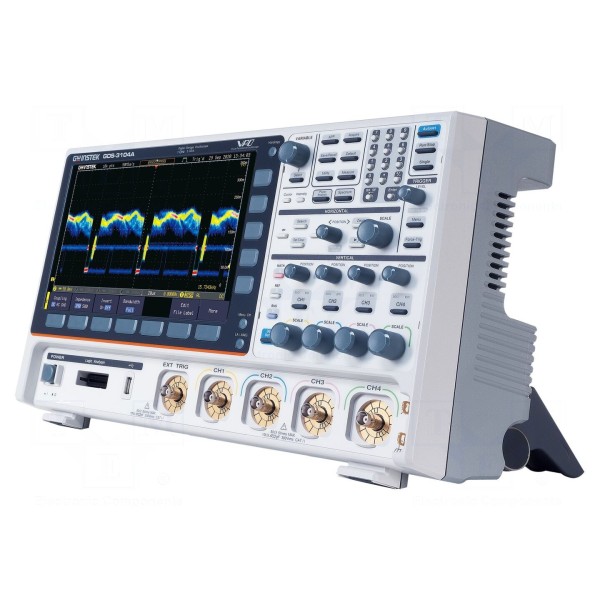

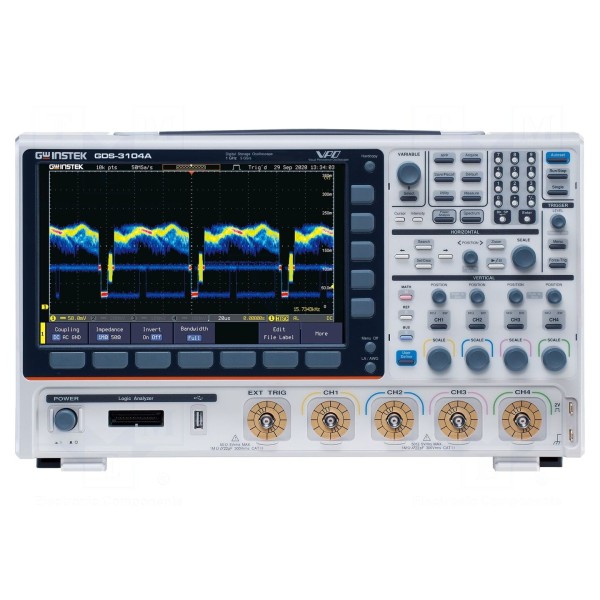

Oscyloskop: cyfrowy GW INSTEK GDS-3104A
Oscyloskop cyfrowy GW INSTEK GDS-3104A
Oscyloskop 4-kanałowy 1GHz, próbkowanie 5Gsps, rekord 200Mpts
Cyfrowy oscyloskop DSO GDS-3104A oferuje pasmo przenoszenia 1GHz oraz cztery kanały pomiarowe. Urządzenie charakteryzuje się czasem narastania wynoszącym 350ps oraz maksymalną prędkością próbkowania w czasie rzeczywistym na poziomie 5Gsps. Długość rekordu pamięci wynosi 200Mpts, a rozdzielczość pionowa to 8 bitów. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy impedancji wejściowej 1MΩ/22pF i maksymalnym napięciu wejściowym 300V.
Konfiguracja pomiarów realizowana jest przez kolorowy wyświetlacz LCD TFT o przekątnej 10,2 cala. Instrument obsługuje szeroki zakres trybów wyzwalania, w tym zbocze narastające i opadające, sygnał video, impuls runt, glitch oraz timeout. Dostępne funkcje obejmują automatyczny pomiar parametrów, obsługę funkcji matematycznych (dodawanie, odejmowanie, mnożenie, dzielenie, FFT) oraz pracę w trybie X-Y. Funkcja AUTOSET umożliwia samoczynne ustawienie parametrów wyświetlania.
Urządzenie posiada interfejsy Ethernet, RS232C, USB Host, USB Device oraz VGA, z opcjonalną możliwością rozszerzenia o GPIB. Zasilanie odbywa się w zakresie napięć 100...240V AC. Wymiary oscyloskopu wynoszą 420x253x113,8mm, a pamięć wewnętrzna pozwala na zapis 20 ekranów i 20 ustawień. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 10:1. Oprogramowanie jest dołączone do zestawu i wspiera środowisko LabVIEW.
