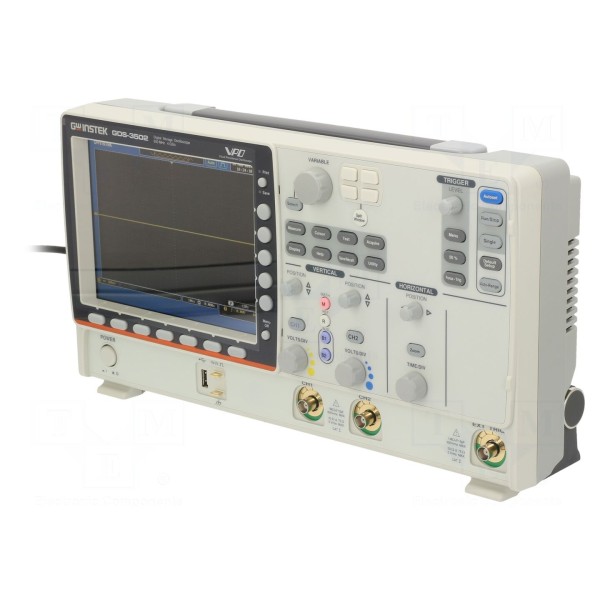

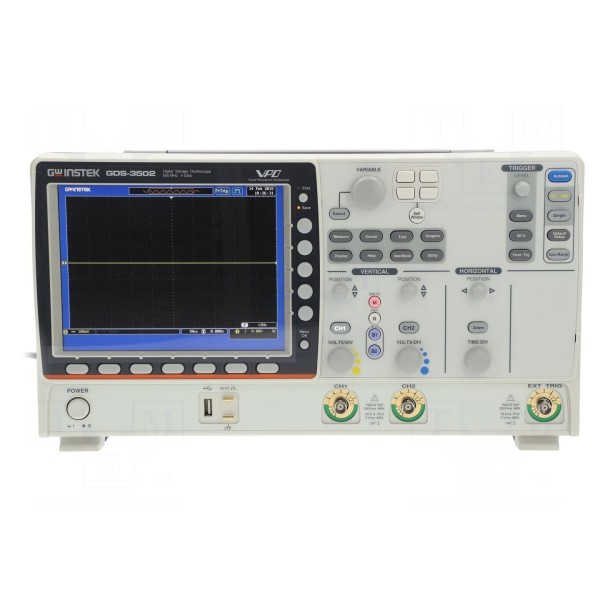

Oscyloskop: cyfrowy GW INSTEK GDS-3502
Oscyloskop GW INSTEK GDS-3502
Oscyloskop cyfrowy 500MHz, 2 kanały, próbkowanie 4Gsps
Cyfrowy oscyloskop GW INSTEK GDS-3502 to urządzenie wyposażone w dwa kanały pomiarowe o paśmie 500MHz oraz czasie narastania wynoszącym ≤0,7ns. Instrument oferuje próbkowanie w czasie rzeczywistym na poziomie 4Gsps oraz 100Gsps w trybie ekwiwalentnym, przy długości rekordu pamięci 25kpts na kanał. Rozdzielczość pionowa oscyloskopu wynosi 8 bitów, a czułość wejściowa jest regulowana w zakresie od 2mV/dz do 5V/dz. Impedancja wejściowa przyrządu określona została na 1MΩ/15pF, przy maksymalnym napięciu wejściowym 300V i obsłudze sprzężenia AC, DC oraz GND.
Urządzenie obsługuje szeroki wachlarz trybów wyzwalania, w tym sygnał video, szerokość impulsu oraz zbocza narastające i opadające, z możliwością ustawienia podstawy czasu w zakresie od 1ns do 100s/dz. Obsługiwane sprzężenia wyzwalania obejmują AC, DC, a także filtry dolno- i górnoprzepustowe. Wbudowane oprogramowanie umożliwia automatyczny pomiar wielu parametrów, funkcję AUTOSET, operacje matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie, FFT) oraz funkcję podziału ekranu. Pamięć urządzenia pozwala na zapis 20 ustawień oraz 24 pomiarów.
Konstrukcja o wymiarach 400x200x130mm wyposażona jest w wyświetlacz LCD o przekątnej 8 cali oraz interfejsy Ethernet, RS232 i USB. Urządzenie zasilane jest napięciem w zakresie 100-240V AC. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1.
