Oscyloskop: cyfrowy GW INSTEK MDO-2074EG

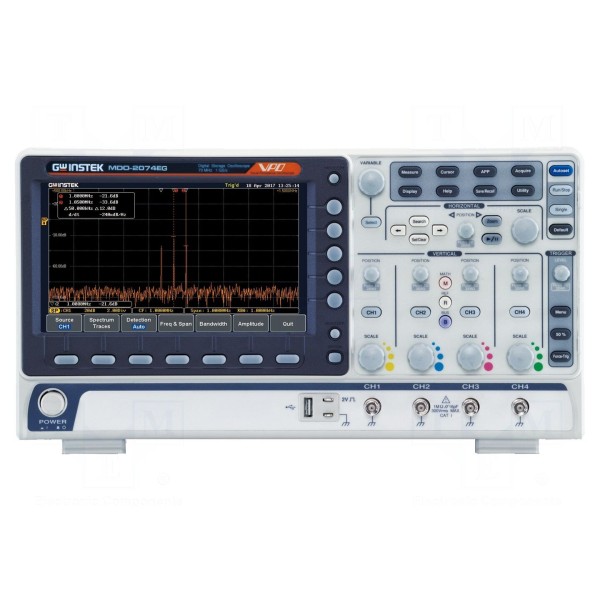

Oscyloskop cyfrowy GW INSTEK MDO-2074EG
Oscyloskop cyfrowy 70MHz, 4 kanały, próbkowanie 1Gsps, LCD 8"
Cyfrowy oscyloskop MDO-2074EG charakteryzuje się pasmem 70MHz oraz czterema kanałami pomiarowymi. Urządzenie oferuje próbkowanie w czasie rzeczywistym na poziomie 1Gsps, czas narastania sygnału poniżej 5ns oraz rozdzielczość pionową 8-bit. Długość rekordu pamięci wynosi 10Mpts na kanał, a podstawa czasu jest regulowana w zakresie od 1ns do 100s na działkę. Urządzenie wyposażono w 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli.
Oscyloskop wspiera zaawansowane funkcje matematyczne, w tym operacje dodawania, odejmowania, mnożenia, dzielenia oraz analizę FFT. Urządzenie posiada zintegrowany analizator widma oraz generator arbitralny, a także wspiera dekodowanie magistral szeregowych I2C, SPI, UART, CAN i LIN. Zastosowane funkcje wyzwalania obejmują m.in. zbocza, impulsy runt, sygnał video oraz wyzwalanie magistralą, przy sprzężeniu AC, DC, dolnoprzepustowym lub górnoprzepustowym.
Interfejs urządzenia obejmuje porty LAN, USB 2.0 host, USB device oraz złącze Go/NoGo BNC. Impedancja wejściowa wynosi 1MΩ/16pF, przy maksymalnym napięciu wejściowym 300V. Wymiary fizyczne oscyloskopu to 384x208x127,3mm, a zasilanie odbywa się w zakresie 100...240V AC. W zestawie: kabel zasilający, przewód BNC-BNC x2, sonda oscyloskopowa (1 na kanał).
- Instrukcja bezpieczenstwa (PL)
- Karta katalogowa (EN)
- Instrukcja bezpieczenstwa (EN)
- Instrukcja bezpieczenstwa (FR)
- Instrukcja bezpieczenstwa (IT)
- Instrukcja bezpieczenstwa (RO)
- Instrukcja bezpieczenstwa (RU)
- Instrukcja bezpieczenstwa (FI)
- Instrukcja bezpieczenstwa (SV)
- Instrukcja bezpieczenstwa (HR)
- Instrukcja bezpieczenstwa (UK)
- Instrukcja bezpieczenstwa (ET)
- Instrukcja bezpieczenstwa (BG)
- Instrukcja bezpieczenstwa (LT)
- Instrukcja bezpieczenstwa (LV)
- Instrukcja bezpieczenstwa (HU)
- Instrukcja bezpieczenstwa (DE)
- Instrukcja bezpieczenstwa (NL)
- Instrukcja bezpieczenstwa (ES)
- Instrukcja bezpieczenstwa (SK)
- Instrukcja bezpieczenstwa (CS)
- Instrukcja bezpieczenstwa (TR)
