Oscyloskop: cyfrowy GW INSTEK MDO-2202A

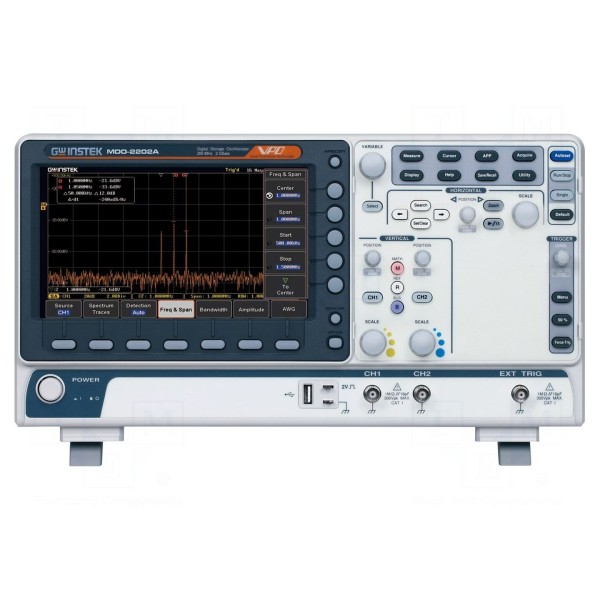

Oscyloskop cyfrowy GW INSTEK MDO-2202A
Oscyloskop MDO 200MHz, 2 kanały, próbkowanie 2Gsps
Oscyloskop cyfrowy typu MDO zapewnia pasmo przenoszenia 200MHz oraz pracę na dwóch kanałach wejściowych. Urządzenie oferuje próbkowanie w czasie rzeczywistym na poziomie 2Gsps oraz długość rekordu pamięci 20Mpts na kanał przy rozdzielczości pionowej 8 bitów. Czas narastania wynosi ≤1,75ns, a czułość wejściowa mieści się w zakresie od 1mV/dz do 10V/dz. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy impedancji wejściowej 1MΩ/16pF i maksymalnym napięciu wejściowym 300V.
Przyrząd wyposażony jest w wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli. Obsługuje szeroki wachlarz trybów wyzwalania, w tym: zbocze narastające i opadające, impuls runt, glitch, sygnał video, bus oraz wyzwalanie z opóźnieniem. Dostępne funkcje obejmują analizator widma, wykrywanie pola elektrycznego (EF), pamięć segmentową, test maski oraz matematyczne operacje na przebiegach (dodawanie, odejmowanie, mnożenie, dzielenie, FFT). Wspierane jest dekodowanie magistral szeregowych I2C, SPI, UART, CAN oraz LIN.
Komunikację z urządzeniem umożliwiają interfejsy LAN, USB 2.0 host, USB device oraz wyjście Go/NoGo BNC. Podstawa czasu regulowana jest w zakresie od 1ns do 100s/dz. Urządzenie o wymiarach 384x208x127,3mm zasilane jest napięciem w przedziale 100-240V AC. W zestawie: kabel zasilający, dwa przewody BNC-BNC, przewody pomiarowe, przewody pomiarowe z krokodylkami oraz sonda oscyloskopowa (jedna na kanał).
