Oscyloskop: cyfrowy GW INSTEK MDO-2202AG

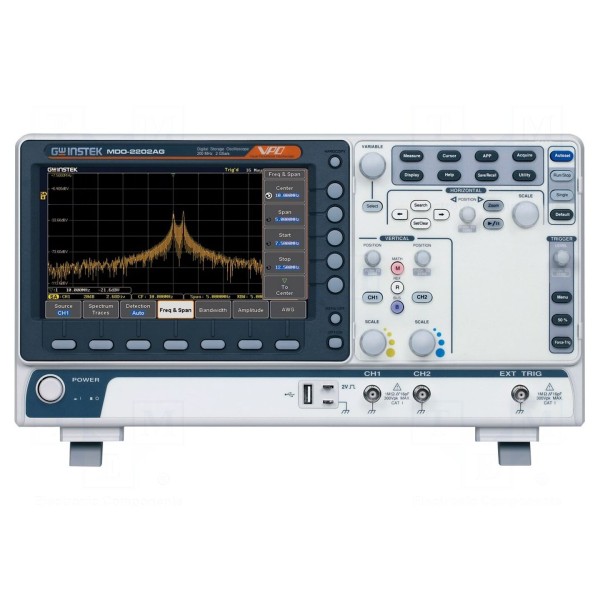

Oscyloskop cyfrowy GW INSTEK MDO-2202AG
Oscyloskop 200MHz, 2 kanały, próbkowanie 2Gsps, wyświetlacz 8"
Cyfrowy oscyloskop MDO-2202AG oferuje pasmo przenoszenia 200MHz oraz dwa kanały pomiarowe z czasem narastania poniżej 1,75ns. Urządzenie charakteryzuje się próbkowaniem w czasie rzeczywistym na poziomie 2Gsps oraz długością rekordu pamięci 20Mpts na kanał. Sprzęt wyposażony jest w 8-bitowy przetwornik analogowo-cyfrowy oraz wyświetlacz LCD TFT o przekątnej 8" i rozdzielczości 800x480 pikseli. Czułość wejściowa urządzenia regulowana jest w zakresie od 1mV/dz do 10V/dz, przy impedancji wejściowej 1MΩ/16pF oraz maksymalnym napięciu wejściowym 300V.
Przyrząd posiada rozbudowane opcje wyzwalania, w tym obsługę sygnałów wideo, impulsów runt, glitch oraz magistral szeregowych. Zintegrowane funkcje matematyczne obejmują operacje arytmetyczne oraz analizę FFT, a dodatkowe możliwości stanowią wbudowany analizator widma oraz generator arbitralny. System oferuje wsparcie dla dekodowania magistral I2C, SPI, UART, CAN i LIN oraz funkcję testu maski. Użytkownik ma do dyspozycji pamięć dla 24 pomiarów oraz 20 ustawień własnych.
Obudowa o wymiarach 384x208x127,3mm zasilana jest napięciem w zakresie 100...240V AC. Komunikację z otoczeniem zapewniają interfejsy LAN, USB 2.0 host oraz USB device, a także wyjście Go/NoGo BNC. W zestawie: kabel zasilający, przewód BNC-BNC x2, przewody pomiarowe, przewody pomiarowe z krokodylkami, sonda oscyloskopowa (1 na kanał).
