Oscyloskop: cyfrowy GW INSTEK MDO-2204EX

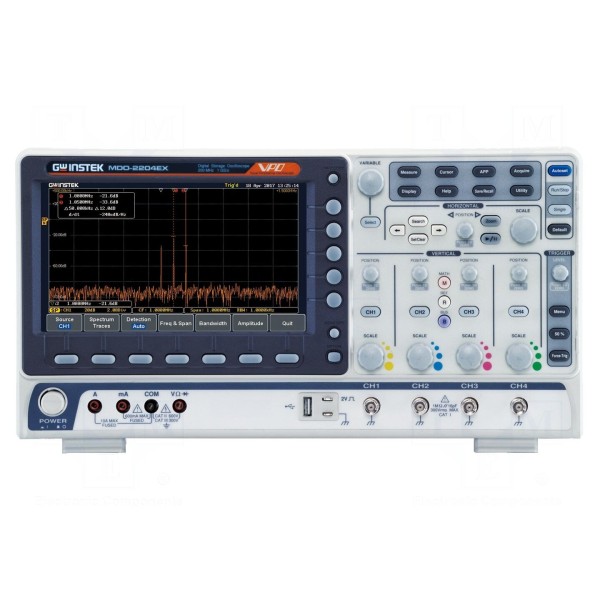

Oscyloskop GW INSTEK MDO-2204EX
Oscyloskop cyfrowy 200MHz, 4 kanały, próbkowanie 1Gsps
Cyfrowy oscyloskop MDO-2204EX oferuje pasmo 200MHz oraz cztery kanały pomiarowe z maksymalną częstotliwością próbkowania 1Gsps w czasie rzeczywistym. Urządzenie wyposażono w wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli. Przyrząd obsługuje długość rekordu pamięci 10Mpts na kanał, zapewniając przy tym rozdzielczość pionową 8 bitów oraz czas narastania sygnału poniżej 1,75ns. Impedancja wejściowa wynosi 1MΩ/16pF, a czułość wejściowa mieści się w zakresie od 1mV/dz do 10V/dz przy maksymalnym napięciu wejściowym 300V.
Oscyloskop wspiera szeroki zakres funkcji wyzwalania, w tym zbocze narastające i opadające, sygnał video, impuls runt, glitch oraz wyzwalanie magistralami typu bus. Dostępne są zaawansowane funkcje matematyczne, takie jak dodawanie, odejmowanie, mnożenie, dzielenie oraz analiza FFT. Urządzenie zintegrowano z dodatkowymi narzędziami, w tym analizatorem widma, generatorem arbitralnym, multimetrem oraz funkcją zasilacza laboratoryjnego. Obsługiwane jest dekodowanie magistral I2C, SPI, UART, CAN i LIN.
Interfejs urządzenia obejmuje porty USB 2.0 host, USB device, LAN oraz wyjście Go/NoGo BNC. Sprzęt pracuje w trybach Y-T, X-Y oraz ROLL, umożliwiając zapis 20 ustawień oraz 24 pomiarów. Całość o wymiarach 384x208x127,3mm zasilana jest napięciem w zakresie 100-240V AC. W zestawie: kabel zasilający, przewód BNC-BNC x2, przewody pomiarowe, przewody pomiarowe z krokodylkami oraz sonda oscyloskopowa (1 na kanał).
