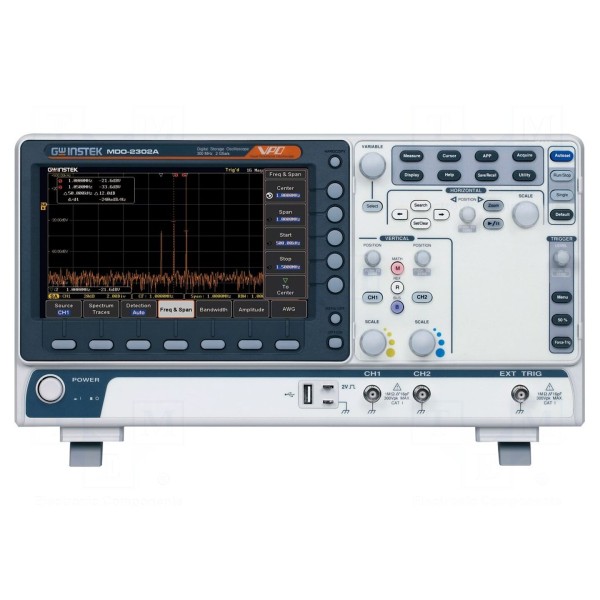

Oscyloskop: cyfrowy GW INSTEK MDO-2302A
Oscyloskop GW INSTEK MDO-2302A
Oscyloskop cyfrowy 300MHz, 2 kanały, próbkowanie 2Gsps
Oscyloskop cyfrowy typu MDO zapewnia pasmo 300MHz oraz pracę na dwóch kanałach z szybkością próbkowania 2Gsps w czasie rzeczywistym. Przyrząd dysponuje czasem narastania wynoszącym 1,17ns oraz rozdzielczością pionową 8bit, oferując czułość wejściową w zakresie od 1mV/dz do 10V/dz. Urządzenie wyposażono w wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli, co umożliwia wygodną obserwację przebiegów wejściowych przy impedancji 1MΩ/16pF oraz maksymalnym napięciu wejściowym 300V.
Funkcjonalność obejmuje analizator widma, funkcję pamięci segmentowej oraz rozbudowane operacje matematyczne, takie jak dodawanie, odejmowanie, mnożenie, dzielenie i FFT. Sprzęt wspiera zaawansowane wyzwalanie (m.in. bus, glitch, impuls runt, sygnał video, zbocze) oraz dekodowanie magistral I2C, SPI, UART, CAN i LIN. Dostępne są tryby pracy Y-T, X-Y, ROLL, a także funkcja wykrywania pola elektrycznego EF i testowanie masek. Zapis danych wspomaga pamięć długości 20Mpts na kanał oraz miejsce na 24 pomiary i 20 ustawień użytkownika.
Interfejs urządzenia obejmuje porty LAN, USB 2.0 host, USB device oraz złącze Go/NoGo BNC. Konstrukcja o wymiarach 384x208x127,3mm zasilana jest napięciem z zakresu 100-240V AC. W zestawie: kabel zasilający, przewód BNC-BNC x2, przewody pomiarowe, przewody pomiarowe z krokodylkami oraz sonda oscyloskopowa (1 na kanał).
