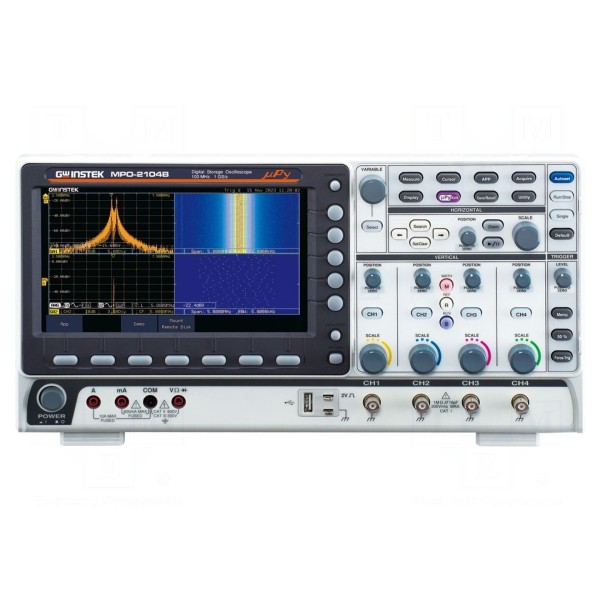

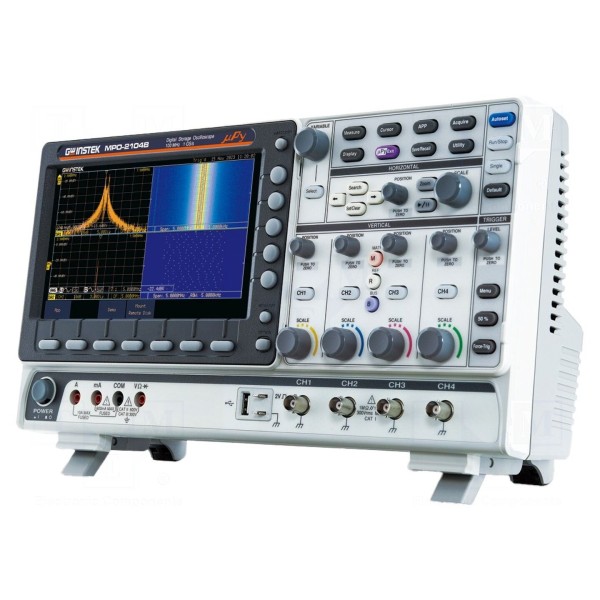

Oscyloskop: cyfrowy GW INSTEK MPO-2104B
Oscyloskop cyfrowy GW INSTEK MPO-2104B
Oscyloskop 100MHz, 4 kanały, próbkowanie 1Gsps, wyświetlacz LCD 8"
Cyfrowy oscyloskop GW INSTEK MPO-2104B oferuje pasmo przenoszenia 100MHz oraz cztery kanały pomiarowe z maksymalnym próbkowaniem na poziomie 1Gsps. Urządzenie charakteryzuje się rozdzielczością pionową 8 bitów oraz czasem narastania sygnału poniżej 3,5ns. Zastosowane sprzężenie wejścia obejmuje tryby AC, DC oraz GND, przy impedancji wejściowej 1MΩ/16pF i czułości wejściowej w zakresie od 1mV/dz do 10V/dz. Podstawa czasu urządzenia jest regulowana w przedziale od 1ns do 100s/dz, a maksymalne napięcie wejściowe wynosi 300V.
Przyrząd wyposażony jest w wyświetlacz LCD TFT o przekątnej 8" i rozdzielczości 800x480 pikseli. Model ten oferuje szerokie możliwości wyzwalania, w tym zboczem narastającym i opadającym, szerokością impulsu, sygnałem video, timeoutem, wyzwalaniem bus oraz z opóźnieniem. Wśród dodatkowych funkcjonalności znajdują się analizator spektrum, generator arbitralny, multimetr, zasilacz oraz funkcje testu maski i analizy protokołów szeregowych, takich jak I2C, SPI, UART, CAN i LIN wraz z ich dekodowaniem. Obsługiwana jest również funkcja skryptów Pythona.
Urządzenie posiada interfejsy LAN, USB 2.0 host, USB device oraz wyjście Go/NoGo BNC. Wymiary obudowy wynoszą 384x208x127,3mm, a zasilanie realizowane jest w zakresie napięć 100...240V AC. W zestawie: kabel zasilający, przewód BNC-BNC x2, przewody pomiarowe, przewody pomiarowe z krokodylkami, sonda oscyloskopowa (1 na kanał).
