Indeks: T-GKS-100-1179
Waga: 0.001 kg
Opinie:
0

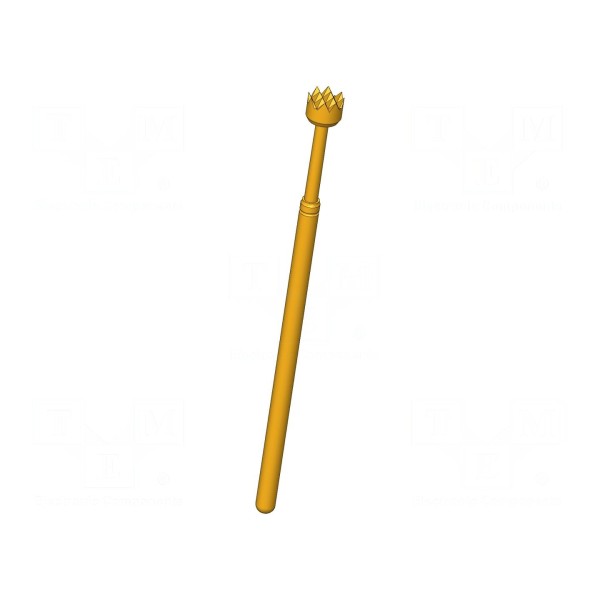

Igła testowa INGUN GKS-100 306 250 A 1500 C
Igła testowa 5A, średnica końcówki 2,5mm, ząbkowanaIgła testowa INGUN GKS-100 306 250 A 1500 C przeznaczona jest do pracy z prądem znamionowym 5A oraz przy rezystancji styku nieprzekraczającej 100mΩ. Element charakteryzuje się ząbkowanym kształtem końcówki o średnicy 2,5mm. Konstrukcja wykonana z miedzi berylowej (CuBe) posiada złocone pokrycie styku, co zapewnia stabilne parametry elektryczne w szerokim zakresie temperatur roboczych od -100°C do 200°C. Podzespół przeznaczony jest do montażu wtykowego, a jego całkowita długość wynosi 33,4mm. Podczas pracy igła osiąga ugięcie robocze 4,3mm, przy ugięciu maksymalnym na poziomie 6,35mm. Siła ugięcia sprężyny wynosi 1,5N. Igła posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu układów testowych.
Artykuły współpracujące
KS-100WL, KS-10030G, KS-10047, KS-10047G, KS-1003005, KS-1003025, KS-1003040, KS-1004705, KS-1004725, KS-1004740
Długość
33,4mm
Kształt końcówki ostrza
ząbkowana
Materiał styku
CuBe
Montaż
wtykowy
Pokrycie styku
złocony
Prąd znamionowy
5A
Producent
INGUN
Rezystancja styku maks.
100mΩ
Seria producenta
GKS-100
Siła ugięcia sprężyny
1,5N
Średnica końcówki
2,5mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
6,35mm
Ugięcie sprężyn robocze
4,3mm
Właściwości akcesoriów pomiarowych
magnetyczne
