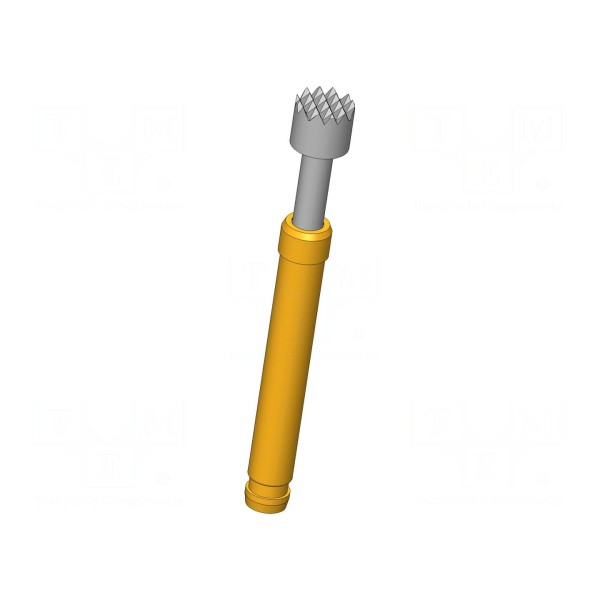

Igła testowa INGUN GKS-113 306 350 R 3002
Igła testowa 8A, średnica końcówki 3,5mm, ząbkowana
Igła testowa wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną rodowaniem. Element charakteryzuje się prądem znamionowym 8A oraz maksymalną rezystancją styku na poziomie 30mΩ. Zakończenie igły posiada ząbkowany kształt o średnicy 3,5mm.
Konstrukcja umożliwia pracę w zakresie temperatur od -40°C do 80°C. Siła ugięcia sprężyny wynosi 3N, przy czym ugięcie robocze ustalono na 4mm, a ugięcie maksymalne na 5,3mm. Całkowita długość komponentu wynosi 27,3mm.
Element jest przeznaczony do montażu wtykowego. Igła posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu układów testowych.
Długość
27,3mm
Kształt końcówki ostrza
ząbkowana
Materiał styku
CuBe
Montaż
wtykowy
Pokrycie styku
rodowane
Prąd znamionowy
8A
Producent
INGUN
Rezystancja styku maks.
30mΩ
Seria producenta
GKS-113
Siła ugięcia sprężyny
3N
Średnica końcówki
3,5mm
Temperatura pracy
-40...80°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
