Igła testowa INGUN GKS-113 306 230 A 1002 M
36,49 zł - brutto
29,67 zł - netto

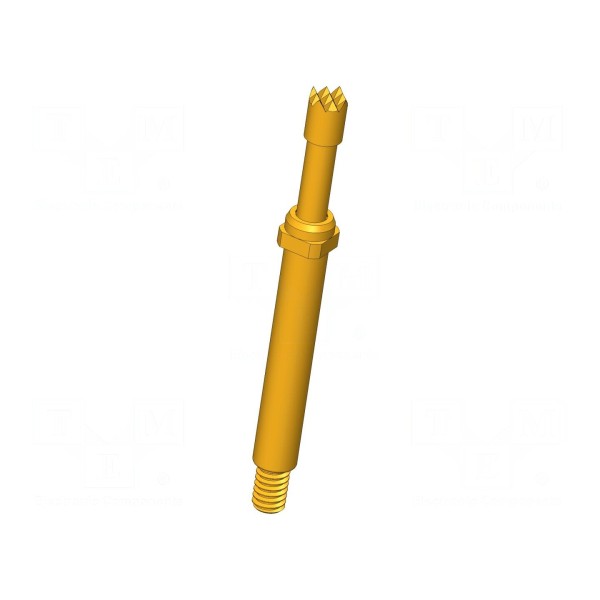

Igła testowa INGUN GKS-113 306 230 A 1002 M
Igła testowa 5A, końcówka ząbkowana 2,3mm, montaż wkręcany
Igła testowa o średnicy końcówki 2,3 mm charakteryzuje się ząbkowanym kształtem ostrza. Komponent przystosowany jest do pracy z prądem znamionowym o natężeniu 5 A, przy czym maksymalna rezystancja styku wynosi 30 mΩ.
Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Element posiada właściwości magnetyczne i jest przeznaczony do montażu wkręcanego. Długość całkowita igły wynosi 28,3 mm.
Podzespół pracuje w zakresie temperatur od -40°C do 80°C. Siła ugięcia sprężyny wynosi 1 N, przy czym ugięcie robocze ustalono na 4 mm, a maksymalne ugięcie na 5,3 mm.
Długość
28,3mm
Kształt końcówki ostrza
ząbkowana
Materiał styku
CuBe
Montaż
wkręcane
Pokrycie styku
złocony
Prąd znamionowy
5A
Producent
INGUN
Rezystancja styku maks.
30mΩ
Seria producenta
GKS-113
Siła ugięcia sprężyny
1N
Średnica końcówki
2,3mm
Temperatura pracy
-40...80°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
