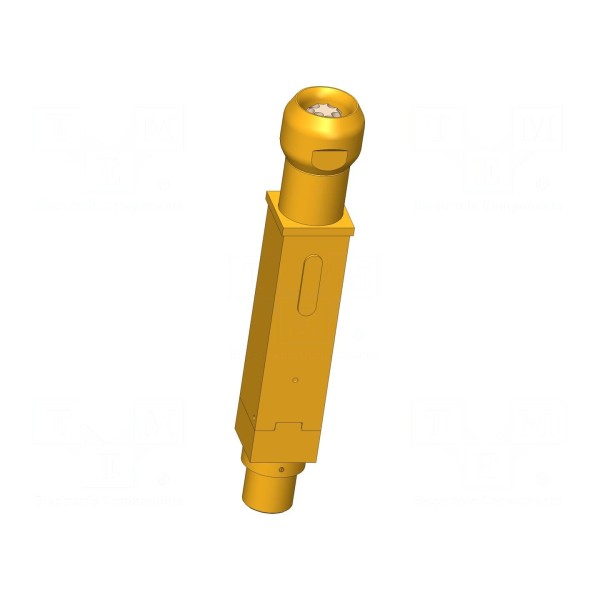

Igła testowa INGUN HFS-819 319 090 A12743RV5-H3
Igła testowa INGUN HFS-819 319 090 A12743RV5-H3
Igła testowa 3A, ugięcie sprężyn 2mm, średnica końcówki 0,9mm
Igła testowa INGUN HFS-819 319 090 A12743RV5-H3 została zaprojektowana do wymagających pomiarów technicznych. Element charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Konstrukcja typu samoczyszczącego wykorzystuje stop miedzi i berylu (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilność parametrów w temperaturach od -40°C do 80°C.
Główka igły posiada kształt stożka odwróconego oznaczonego jako typ 43, a średnica końcówki wynosi 0,9mm. Parametry mechaniczne obejmują ugięcie sprężyn robocze 2mm oraz ugięcie maksymalne 3,7mm przy sile nacisku 12,7N. Komponent wykazuje impedancję 100Ω oraz wytrzymałość dielektryczną 1,2kV.
Całkowita długość igły wynosi 49,9mm, natomiast średnica kołnierza to 8,9mm. Montaż elementu odbywa się metodą wciskaną. Konstrukcja jest przeznaczona do integracji z systemami testowymi wymagającymi wysokiej precyzji połączeń oraz odporności na trudne warunki eksploatacyjne.
