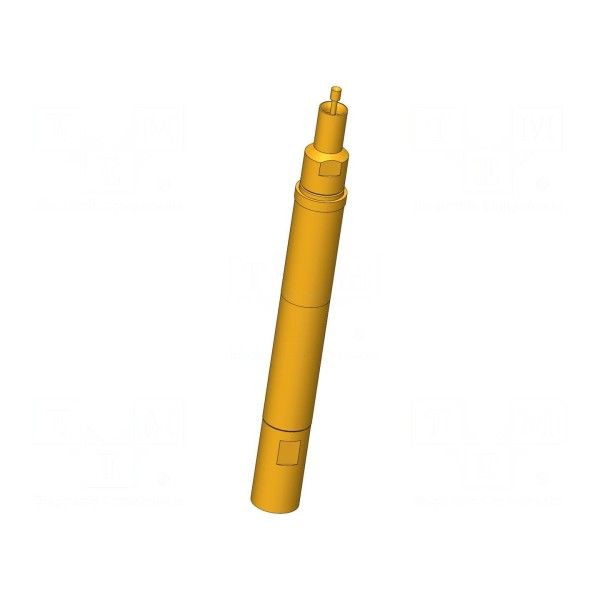

Igła testowa INGUN HFS-840 303 090 A 9343 Y6
Igła testowa INGUN HFS-840 303 090 A 9343 Y6
Igła testowa 3A, 50Ω, 4GHz, ugięcie robocze 2mm
Igła testowa INGUN HFS-840 303 090 A 9343 Y6 przeznaczona jest do precyzyjnych pomiarów elektronicznych. Element charakteryzuje się impedancją 50Ω oraz pasmem pracy do 4GHz. Znamionowy prąd styku wynosi 3A, przy czym maksymalna obciążalność prądowa powłoki zewnętrznej osiąga wartość 10A.
Konstrukcja igły wykonana jest ze stopu CuBe i posiada złocone pokrycie styku, co zapewnia stabilne połączenie. Zakończenie stanowi końcówka o średnicy 0,9mm w kształcie odwróconego stożka (główka 43). Montaż elementu odbywa się metodą wciskową, a zakres temperatury pracy mieści się w przedziale od -40 do 80°C.
Parametry mechaniczne obejmują długość całkowitą 43mm oraz siłę ugięcia sprężyny wynoszącą 9,3N. Robocze ugięcie sprężyn ustalono na poziomie 2mm, natomiast maksymalne dopuszczalne ugięcie wynosi 3,7mm.
