Igła testowa INGUN HFS-840 303 150 A 9342 FS1 M
Igła testowa INGUN HFS-840 303 150 A 9342 FS1 M
Igła testowa 3A, 4GHz, ugięcie robocze 2mm

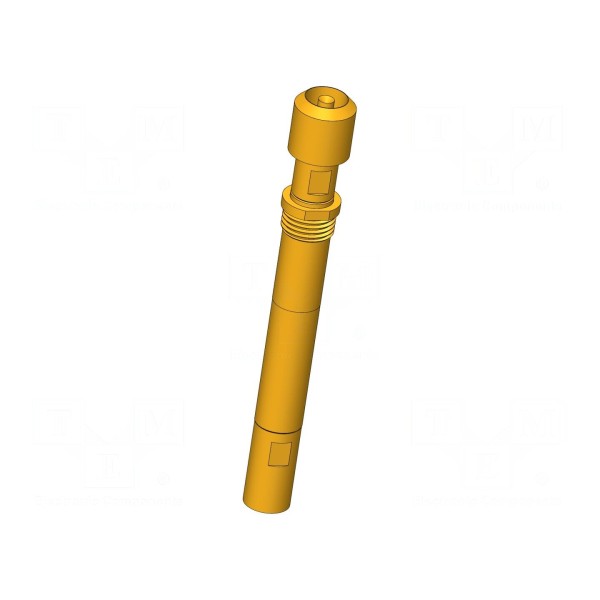

Igła testowa INGUN HFS-840 303 150 A 9342 FS1 M to element pomiarowy o impedancji 50Ω, przeznaczony do pracy przy częstotliwościach do 4GHz. Komponent charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja zapewnia wytrzymałość dielektryczną na poziomie 1,1kV oraz stabilną pracę w szerokim zakresie temperatur od -40°C do 80°C.
Styk wykonano z miedzi berylowej (CuBe) i pokryto warstwą złota, co wpływa na parametry przewodzenia. Końcówka o średnicy 1,5mm posiada kształt odwróconego stożka (główka 42). Element posiada średnicę kołnierza 5,8mm, a jego całkowita długość wynosi 43,2mm. Sposób montażu opiera się na rozwiązaniu wkręcanym.
Mechanizm sprężynowy igły pracuje z siłą 9,3N. Ugięcie robocze elementu wynosi 2mm, natomiast maksymalne ugięcie sprężyn osiąga wartość 3,7mm. Produkt znajduje zastosowanie w układach wymagających precyzyjnego styku podczas testów elektronicznych.
