Indeks: T-HSS-118-0297
Waga: 0.001 kg
Opinie:
0

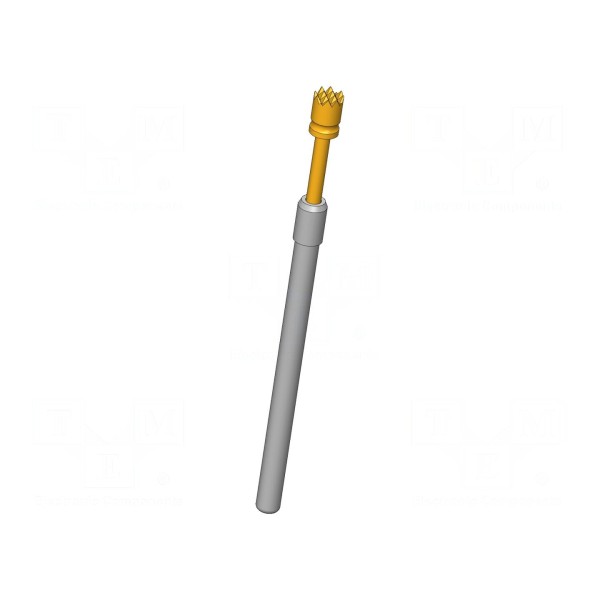

Igła testowa INGUN HSS-118 306 200 A 2203
Igła testowa 20A, ugięcie robocze 4mm, ząbkowana końcówka 2mm
Igła testowa wykonana z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku przeznaczona jest do pracy pod prądem znamionowym 20A. Element posiada ząbkowaną końcówkę o średnicy 2mm, a jego maksymalna rezystancja styku wynosi 10mΩ. Produkt charakteryzuje się właściwościami magnetycznymi oraz możliwością pracy w szerokim zakresie temperatur od -100 do 200°C.
Konstrukcja igły przewiduje ugięcie sprężyn robocze na poziomie 4mm, przy maksymalnym ugięciu wynoszącym 5,3mm oraz sile nacisku sprężyny 2,25N. Całkowita długość komponentu wynosi 32,3mm. Element jest przystosowany do montażu wtykowego, co pozwala na stabilną instalację w odpowiednich gniazdach pomiarowych.
Artykuły współpracujące
DS-11202, DS-11203, DS-11205, KS-11230E2, SW-ZW-GKS-112
Długość
32,3mm
Kształt końcówki ostrza
ząbkowana
Materiał styku
CuBe
Montaż
wtykowy
Pokrycie styku
złocony
Prąd znamionowy
20A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-118
Siła ugięcia sprężyny
2,25N
Średnica końcówki
2mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
