Igła testowa INGUN HSS-118 306 180 A 2202 M
78,26 zł - brutto
63,63 zł - netto

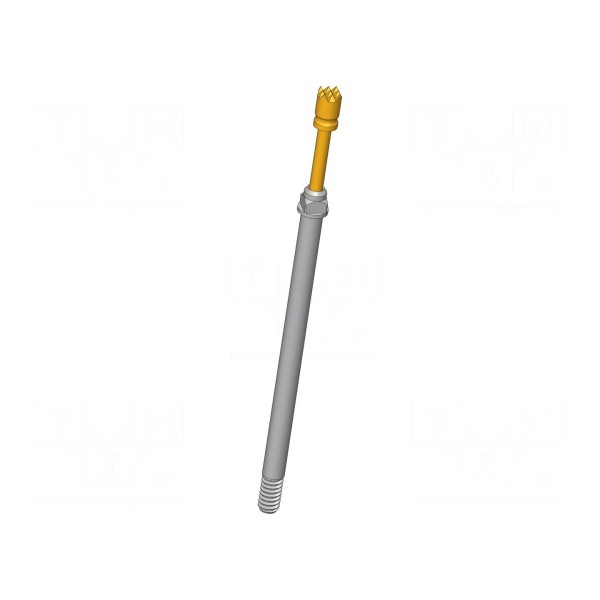

Igła testowa INGUN HSS-118 306 180 A 2202 M
Igła testowa 20A, końcówka ząbkowana 1,8mm, montaż wkręcany
Igła testowa o prądzie znamionowym 20A przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych. Element posiada ząbkowany kształt końcówki o średnicy 1,8 mm oraz charakteryzuje się rezystancją styku wynoszącą maksymalnie 10 mΩ. Konstrukcja wykonana z miedzi berylowej (CuBe) z pozłacanym pokryciem zapewnia stabilne połączenie elektryczne w szerokim zakresie temperatur pracy od -100 do 200°C.
Podzespół o długości 35,8 mm montowany jest metodą wkręcania. Mechanizm sprężynowy igły charakteryzuje się siłą ugięcia 2,25 N, przy czym robocze ugięcie sprężyn wynosi 4 mm, a maksymalne 5,3 mm. Element posiada właściwości magnetyczne, co należy uwzględnić podczas projektowania stanowisk testowych.
Artykuły współpracujące
SW-ZW-GKS-112
Długość
35,8mm
Kształt końcówki ostrza
ząbkowana
Materiał styku
CuBe
Montaż
wkręcane
Pokrycie styku
złocony
Prąd znamionowy
20A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-118
Siła ugięcia sprężyny
2,25N
Średnica końcówki
1,8mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
