Igła testowa INGUN HSS-118 306 180 A 3002 M
78,26 zł - brutto
63,63 zł - netto

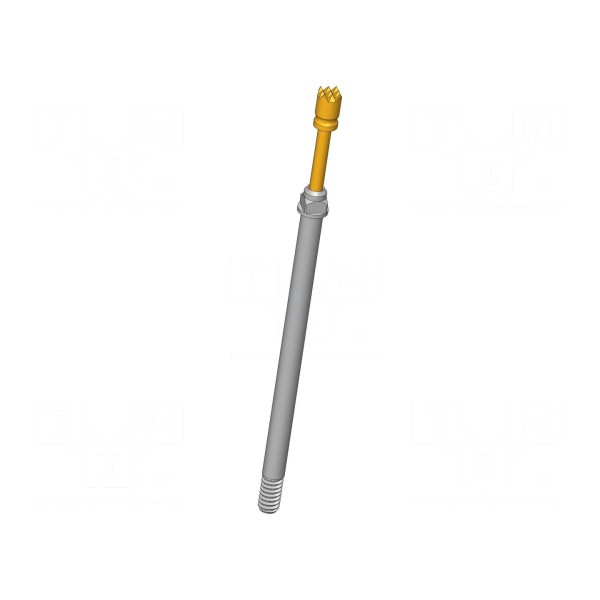

Igła testowa INGUN HSS-118 306 180 A 3002 M
Igła testowa 20A, ugięcie robocze 4mm, ząbkowana
Igła testowa marki INGUN przeznaczona jest do pracy pod obciążeniem prądowym do 20A. Element wyposażony jest w ząbkowaną końcówkę o średnicy 1,8mm, co ułatwia kontakt z testowanym punktem. Konstrukcja bazuje na miedzi berylowej (CuBe) z pozłacaną powłoką styku, co zapewnia rezystancję styku na poziomie maksymalnie 10mΩ.
Element charakteryzuje się zakresem temperatury pracy od -100 do 200°C oraz siłą ugięcia sprężyny wynoszącą 3N. Ugięcie robocze wynosi 4mm, natomiast ugięcie maksymalne osiąga wartość 5,3mm. Całkowita długość igły wynosi 35,8mm.
Montaż podzespołu odbywa się poprzez wkręcanie. Igła posiada właściwości magnetyczne, co należy uwzględnić podczas projektowania układów testowych i doboru współpracujących akcesoriów.
Artykuły współpracujące
SW-ZW-GKS-112
Długość
35,8mm
Kształt końcówki ostrza
ząbkowana
Materiał styku
CuBe
Montaż
wkręcane
Pokrycie styku
złocony
Prąd znamionowy
20A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-118
Siła ugięcia sprężyny
3N
Średnica końcówki
1,8mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
