Indeks: T-HSS-120-0011
Waga: 0.001 kg
Opinie:
0

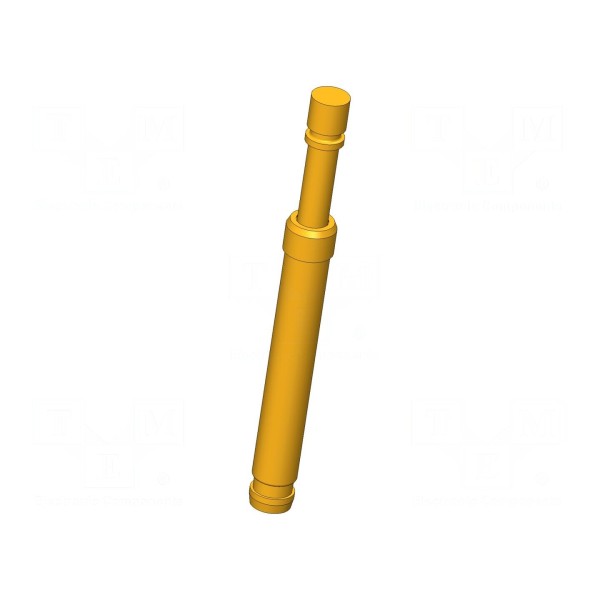

Igła testowa INGUN HSS-120 302 230 A 3002
Igła testowa 30A, ugięcie robocze 4mm, średnica końcówki 2,3mm
Igła testowa przeznaczona jest do zadań pomiarowych wymagających obciążalności prądowej do 30A. Element wyposażony jest w końcówkę o płaskim kształcie i średnicy 2,3mm. Konstrukcja wykonana z miedzi berylowej (CuBe) charakteryzuje się pokryciem styku warstwą złota, co wpływa na parametry połączenia. Maksymalna rezystancja styku wynosi 10mΩ.
Komponent przystosowany jest do pracy w szerokim zakresie temperatur od -100 do 200°C. Montaż elementu odbywa się metodą wtykową. Siła ugięcia sprężyny wynosi 3N, przy czym ugięcie robocze ustalono na 4mm, a ugięcie maksymalne na 5,3mm. Całkowita długość igły testowej wynosi 27,3mm.
Artykuły współpracujące
KS-11323
Długość
27,3mm
Kształt końcówki ostrza
płaski
Materiał styku
CuBe
Montaż
wtykowy
Pokrycie styku
złocony
Prąd znamionowy
30A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-120
Siła ugięcia sprężyny
3N
Średnica końcówki
2,3mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
