Igła testowa INGUN HSS-120 305 230 A 1502
58,94 zł - brutto
47,92 zł - netto

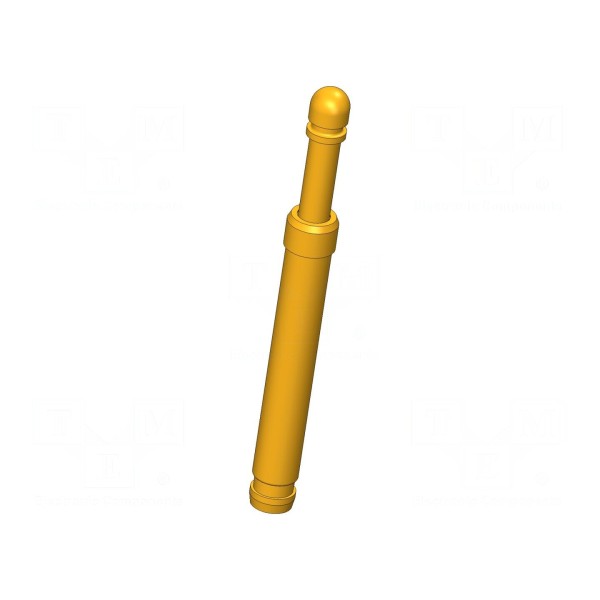

Igła testowa INGUN HSS-120 305 230 A 1502
Igła testowa 30A, ugięcie robocze 4mm, średnica końcówki 2,3mm
Igła testowa INGUN HSS-120 305 230 A 1502 to komponent przeznaczony do połączeń w układach pomiarowych. Element charakteryzuje się prądem znamionowym 30 A oraz rezystancją styku wynoszącą maksymalnie 10 mΩ. Konstrukcja igły o długości 27,3 mm posiada okrągły kształt końcówki o średnicy 2,3 mm.
Zastosowane ugięcie sprężyn wynosi 4 mm dla trybu roboczego oraz 5,3 mm w ugięciu maksymalnym, przy sile nacisku 1,5 N. Element wykonany jest z miedzi berylowej (CuBe) ze złoconym pokryciem styku, co zapewnia właściwości magnetyczne. Montaż odbywa się metodą wciskaną.
Produkt przystosowany jest do pracy w szerokim zakresie temperatur od -100 do 200°C. Igła jest kompatybilna z gniazdami serii KS-11323.
Artykuły współpracujące
KS-11323
Długość
27,3mm
Kształt końcówki ostrza
okrągły
Materiał styku
CuBe
Montaż
wciskany
Pokrycie styku
złocony
Prąd znamionowy
30A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-120
Siła ugięcia sprężyny
1,5N
Średnica końcówki
2,3mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
